Система бігунка, проточна частина пластикової ін'єкції
Після того, як матеріал впорскується соплами, бігун система буде передавати розплавлений матеріал від литника до воріт. Базова система бігуна складається з ливника, основного полоза, суб бігуна, холодної кулі, і воріт. так як конструкція літніковойсистеми має великий вплив на якість формування, ефективність формування, час циклу, час охолодження та інших факторів, важливо , коли ключ конструкції прес - форми.
Літніковойсистеми Будівництво
спру
спру зв'яжеться перший раз з талим пластиком, в процесі ін'єкції, спру завжди контактує з насадкою з литтєвий машини, тому слід враховувати при дизайні спру розглянути радіус кулі сопла, переконайтеся , що він не робить підрізати на sprue.The розмірів літніковие залежать перш за все від розмірів фасонної деталі , зокрема, товщиною стінки, занадто мало спру зробить літніковой холод швидше і зробити недостатній потік.
головний Runner
Перший раз , коли система проектування бігун, визначити кількість порожнин, форми і типів воріт, а потім розташувати макет порожнини, в декількох порожнини прес - форми балансування робочого колеса має важливе значення, балансування забезпечує практично рівномірний потік пластикових корита кожних воріт.
Для досягнення балансування розташування бігуна повинен бути НЕ менш,
Sub Runner

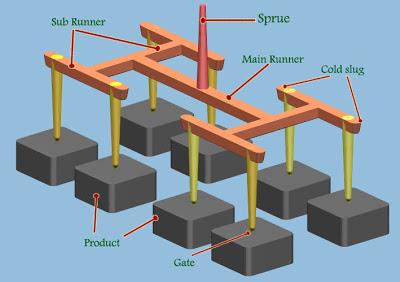

Ця частина триває потік від основного полоза до воріт, розмір суб бігуна і скільки суб літніковойсистеми буде, дуже залежить від того , скільки порожнини прес - форми, і як розташування, то , що розташування використання оселедця кістки, Н типу або зірки типу. на малюнку вище використання H макета типу бігуна.
Cold Slug
коли розкладка бігун зігнуте, кома корковий може знадобитися , щоб продовжити пластичне протягом кращої якості до cavities.The холодної пулі добре допомагає потоку матеріалу через литниковую систему шляхом зупинки холодніше, вище , матеріал , в'язкість рухається на передньому краї розплавленої маси на вході в довжину cavity.The свердловини, як правило , дорівнює або більше приблизно 1,5-2 разів по порівнянні з діаметром робочого колеса.
ворота
Основна мета воріт, щоб обмежити потік розплавленого пластику, але він повинен дозволити , що розплавлений пластмасовий потік і заповнити порожнину легко.
з точки зору плинності матеріалу, ворота повинні бути зроблені поблизу центру тяжіння формування або лінії , щоб зробити форму потоку і розплавлений матеріал , навіть, потім зробити ворота товстим , але все ще розглядають розплавлений пластиковий матеріал, becouse тонкої частини легко охолоджуються і швидше ,
тип затвора дуже різноманітна в залежності від частини форми, розташування прес - форми, системи прес - форми, і т.д., тут деякі пояснення про конструкції типу тих воріт:
1. Прямі ворота
2. Сторона, кромка затвора
3. Вкладка воріт
4. Плівка воріт
5. затвора вентилятора
6. Диск затвора
