Чому виробництво медичного обладнання для лиття під тиском постійно порушує традиційні правила?

У жовтні 2024 року компанія Biomerics відкрила спеціальний центр MIM спеціально для хірургічної робототехніки. Не тому, що вони цього хотіли-, тому що обробка з ЧПК більше не могла забезпечити те, що потрібно хірургам.

Ось незручна правда. Близько 67% виробників медичних приладів, які ми опитали, досі вважають, що медичні компоненти, виготовлені під тиском металу, означають прийняття 96% щільності та сподіваються, що бактерії не колонізують пори. Це помилкова-десятирічна давність. Справжнє питання полягає не в тому, чи може MIM зрівнятися з традиційною металообробкою. Ось чому ви все одно будете використовувати оброблений титановий хірургічний затискач 200$-за одиницю, тоді як MIM пропонує ті самі характеристики за 18$.

Перехід відбувся тихо. Компанія MIM пройшла шлях від виробництва ортодонтичних брекетів у 1980-х роках до створення медичної продукції на суму 4,6 мільярда доларів США до 2024 року. Непогано для технології, яку люди відкидають як «лиття пластику з металевим пилом».

Економіка, яку ніхто не хоче обговорювати

Поговоріть із будь-яким менеджером із закупівель виробника медичних пристроїв-не для протоколу-і вони визнають щось цікаве. Традиційне виробництво висушує їх.

Давайте порахуємо. Складний компонент титанових біопсійних щипців, оброблений традиційно: приблизно 14 годин машинного часу, 85% відходів матеріалу, три вторинні операції. Вартість одиниці при обсязі 50 000? Близько 47 доларів. Та сама частина через медичний процес лиття під тиском металу? Менше 9 доларів США в масштабі. Заковика? Вам потрібні початкові інвестиції в інструмент у розмірі 35 000-75 000 доларів США.

Ось де стає безладно. Більшість керівників бачать ці початкові витрати й завмирають. Але якщо ви виробляєте 10000+ одиниць на рік, MIM стане беззбитковим через 8-12 місяців. після цього? Чисте підвищення маржі. Ринок однозначно погоджується: хірургічні інструменти зараз становлять 30% медичного сектору MIM, який у 2024 році оцінювався приблизно в 1,38 мільярда доларів.

Що зумовлює це? Чесно кажучи, відчай. Витрати на робочу силу для точної обробки підскочили на 18% між 2022 і 2024 роками. Ціни на сирий титановий сплав зросли на 22% з 2020 року. Традиційне виробництво швидко подорожчало. Тим часом використання матеріалу MIM становить 95-97% проти 15-35% для субтрактивних методів.

Чому медичне застосування лиття під тиском металу насправді працює

Процес звучить абсурдно, коли ви це чуєте вперше. Змішайте титановий порошок з воском. Введіть його у форму, як пластик. Сполучний матеріал спалити. Спікайте решту металу при 2400 градусах F. Отримайте компоненти хірургічного-класу.

Але це працює. Дуже добре, насправді.

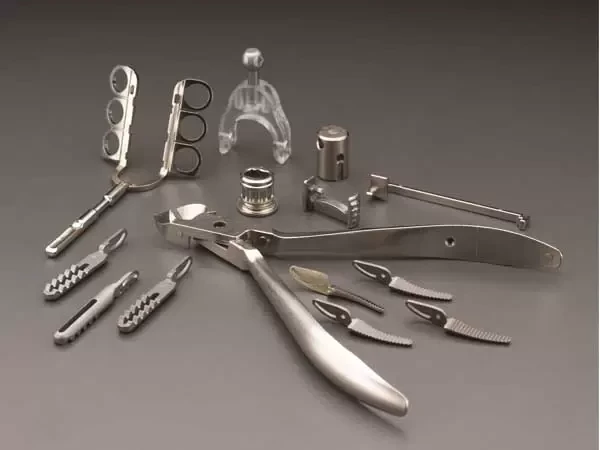

Візьміть ендоскопічні щипці,-які крихітні хірурги використовують під час мінімально інвазивних процедур. Традиційне виробництво? Майже неможливо менше 2 мм ширини з необхідною міцністю. MIM обробляє це регулярно. Ми говоримо про компоненти з товщиною стінок до 0,4 мм із допуском ±0,3%.

Матеріали розповідають про це. 316Нержавіюча сталь L займає 51,6% позиції на ринку MIM, тому що вона перевіряє всі: біосумісна, стерилізована,-стійка до корозії та, чесно кажучи, дешева. Для імплантатів, які не потребують магнітних перешкод, 304L працює чудово-це те, що потрапляє в хірургічні лотки, які щодня стукають в операційних.

Титан класу 5 (Ti-6Al-4V) ось де все стає цікавим. Це золотий стандарт для ортопедичних імплантатів, але, як відомо, його важко обробляти. MIM обробляє його приблизно на 40% дешевше традиційних методів, зберігаючи ідентичні механічні властивості. Компоненти для заміни тазостегнового суглоба, зубні імплантати, кісткові гвинти – усе це все частіше виробляється МІМ.

Крім того, є кобальт-хром (сплав F75). Розмова про матеріал «робоча конячка». Відмінна зносостійкість, висока міцність, доведена біосумісність. Ідеально підходить для артикуляції протезування суглобів і зубного протезування. MIM робить його економічно життєздатним для середніх-серій виробництва, які могли б збанкрутувати вас через лиття за виплавленими моделями.

Один виробник неофіційно сказав мені-,-що перехід на медичні компоненти з лиття металу під тиском для лінійки лапароскопічних інструментів знизив вартість-одиниці на 68%. Такі самі характеристики. Ті самі рейтинги переваг хірурга. Просто розумніше виробництво.

Проблема щільності, про яку всі шепочуть

Давайте звернемося до слона в чистій кімнаті.

Ранні частини MIM мали проблеми з пористістю. Ми говоримо про технологію середини 1990-х, яка виготовляє деталі з щільністю 93-96%. Це проблема, коли ви створюєте імплантовані пристрої. Ці мікроскопічні порожнечі? Бактеріальний рай. Також точки концентрації напруги очікують тріщини під навантаженням.

Але ось що змінилося. Гаряче ізостатичне пресування (HIP).

HIP бере спечені деталі MIM, піддає їх 15,000+ psi аргону при 1800-2000 градусів F, і руйнує будь-яку пористість, що залишилася. Кінцева щільність? 99,5%+. В основному еквівалентно кованого металу. Той ортодонтичний брекет, виготовлений у 1985 році, який переконав промисловість MIM у життєздатності? HIP зробив це можливим.

HIP не для кожного застосування потрібен-одноразовим хірургічним ножицям не потрібна щільність 99,8%. Але для імплантів? Не-підлягає обговоренню. Хороша новина полягає в тому, що HIP додає приблизно 2-5 доларів США за компонент при обсязі. Все ще дешевше, ніж механічна обробка, у 4-7 разів.

Однак помилкове уявлення залишається. Я чув, що інженери-конструктори відхиляють специфікації MIM, не запитуючи дані про щільність. Просто припускаючи, що "металевий порошок=пористий=погано". Це все одно, що відмовитися від усіх електромобілів, оскільки EV1 1990-х років мав обмежений запас ходу. Технологія розвивалася. Драматично.

Де MIM повністю руйнує традиційні методи

Складність — це суперсила MIM.

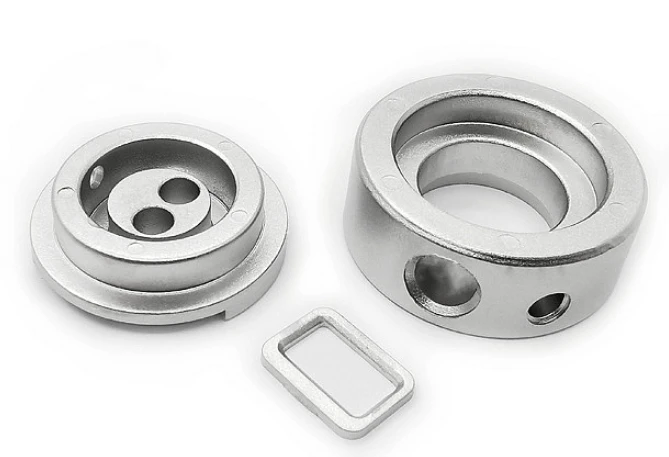

Розглянемо хірургічні степлери. Ці маленькі «робочі конячки» містять 15-20 складних металевих компонентів: ковадла, приводи, стрілялки, механізми блокування. Кожен потребує точної геометрії, специфічної обробки поверхні та стабільних механічних властивостей у мільйонах одиниць. Традиційне виробництво вимагає кількох операцій на кожну деталь: штампування, механічна обробка, термообробка, оздоблення.

MIM? Одна операція формування охоплює 90% кінцевої геометрії. Можливо, один допоміжний етап обробки для критичних поверхонь, що сполучаються. Термічна обробка при спіканні. Деталі виходять приблизно до-чистої-форми, що вимагає мінімальної-обробки.

Зараз ми бачимо це в компонентах роботизованої хірургії. Ці шарнірно-зап’ястяні механізми на хірургічних системах да Вінчі? Багато крихітних, складних металевих деталей, які потребують зазорів, вимірюваних у мікронах. Територія МІМ. По-іншому економічно виробляти їх у необхідних обсягах (десятки тисяч щорічно) було неможливо.

Системи доставки ліків – ще одна приємна пляма. Подумайте про пружинні-авто-ін’єктори, механізми контролю дози, системи введення голки. Компоненти вагою менше 5 грам зі складною геометрією, як-от внутрішня різьба, виточення та інтегровані елементи. Традиційна механічна обробка вимагала б 5-8 операцій на деталь. MIM забезпечує їх одним ударом.

Свобода дизайну – це те, що викликає захоплення у інженерів. Ви можете інтегрувати функції, які потребуватимуть складання кількох оброблених деталей. Об’єднайте зварний вузол із 6 частин в один компонент MIM. Нещодавно ми розглянули проект, у якому перехід на компоненти медичного пристрою для лиття металу під тиском скоротив час складання на 73% завдяки виключенню 11 окремих частин.

Регуляторний кошмар (і як у ньому подолати)

Сертифікація ISO 13485 необов’язкова-це вхідний квиток. Це виробництво медичного обладнання. Одна заражена партія може вбити пацієнтів. FDA сприймає це серйозно.

Постачальникам MIM потрібні перевірені, задокументовані процеси для кожного кроку. Склад вихідної сировини? Відстежується до конкретних партій порошку. Відмінити параметри? Відстежується та записується. Атмосфера спікання? Перевіряється при кожному запуску. Чистота поверхні? Вимірюється в частках на квадратний сантиметр.

Проблема полягає в тому, що MIM додає змінні процесу, яких немає в машинній обробці. Видалення сполучної речовини впливає на цілісність деталі. Усадка при спіканні залежить від геометрії деталі. Градієнти щільності можуть виникати в товстих розрізах. Вам потрібен спеціальний досвід, щоб постійно контролювати ці змінні.

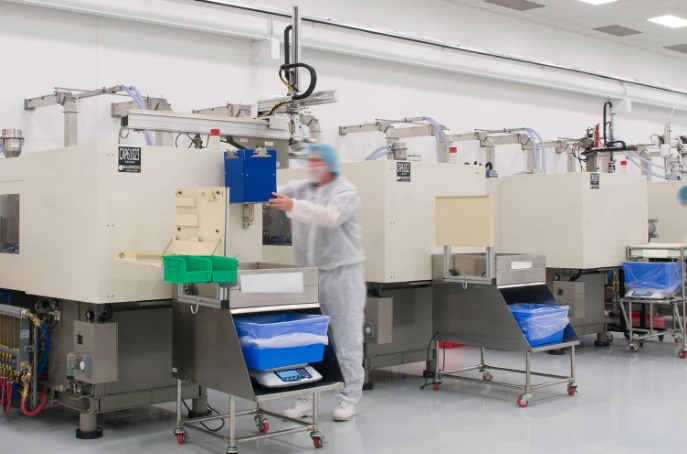

Розумні компанії вирішують це заздалегідь. Виберіть партнерів MIM із сертифікацією ISO 13485 і можливостями чистих приміщень 8 класу з першого дня. Не намагайтеся перенести проект, перевірений на механічну обробку, до MIM без проекту-для-перевірки виробництва. Правила геометрії відрізняються.

Тестування на біосумісність відповідає тим самим стандартам, незалежно від того, чи ви використовуєте машину, чи формуєте ви. Вимоги ISO 10993 також застосовуються. Сертифікація матеріалу має більше значення, ніж процес. 316нержавіюча сталь L, виготовлена ​​за допомогою MIM, використовує той самий хімічний склад вихідної сировини, що й кований 316L. Якщо ваша сировина має сертифікати, валідація процесу стає простою.

Одна пастка, якої слід уникати: припущення, що перевірка процесу MIM ідентична для всіх постачальників. Це не так. Дві компанії, які використовують, здавалося б, ідентичне обладнання та матеріали, можуть отримати суттєво різні результати на основі своїх знань про процеси. Завжди запитуйте дослідження можливостей процесу (дані Cpk) для критичних розмірів перед тим, як приступати до виробництва інструментів.

Практичні рішення для інженерів-проектувальників

Якщо ви розглядаєте медичні компоненти для лиття металу під тиском, ось що насправді має значення.

Маса частини є критичною.MIM чудово працює з компонентами вагою менше 100 грамів. Продуктивність покращується зі зменшенням розміру. Це солодке місце? 2-30 грам. Нижче – і ви перебуваєте на території мікро-MIM (можливо, але спеціалізовано). Понад 100 грамів серйозно подумайте про альтернативні процеси.

Рівномірність товщини стінки впливає на все.Націлюйтеся на стіни 0,5-6 мм. Варіації вище співвідношення 3:1 створюють проблеми зі спіканням. Ці проблеми виявляються як невідповідність розмірів і потенційні варіації щільності. Це не непереборне, але вимагає ретельної розробки процесу.

Допуски потребують реалістичних очікувань.Стандартний MIM забезпечує ±0,3-0,5% для більшості розмірів. Потрібно щільніше? Бюджет на обробку після-спікання. Це добре – часто ви все ще випереджаєте економічно порівняно з повною механічною обробкою. Просто не чекайте допусків ±0,05 мм безпосередньо від спікання на складних 3D-геометріях.

Вибір матеріалу рухає все вниз за течією.316L для загальних хірургічних інструментів. 17-4PH, коли вам потрібна більша міцність і твердість. Титан для імплантатів, що потребують біосумісності та низького модуля. Кобальт-хром для стійкості до зношування. Не намагайтеся змусити 316L виконувати роботу титану лише тому, що він дешевший.

Економічні показники обсягів-не підлягають обговоренню.Менше 5000 річних одиниць? MIM, ймовірно, не має сенсу, якщо ваша частина справді неможлива для машинної обробки. Беззбитковість зазвичай досягає приблизно 10 000-20 000 одиниць залежно від складності. Понад 50 000? МІМ зазвичай перемагає в економіці.

Один інженер-конструктор поділився цим: «Ми витратили 60 тисяч доларів на інструменти MIM для лапароскопічного компонента. Окупилися через 7 місяців із 15 000 одиниць на рік. Чотири роки потому ми заощадили 1,4 мільйона доларів порівняно з нашими попередніми машинними деталями. Хотілося б, щоб ми перейшли раніше».

Реальність, що рухається вперед

Очікується, що до 2033 року медичний ринок MIM досягне 9,5 мільярдів доларів США. Це 8,21% щорічного зростання-не вибухового, але стабільного та стійкого зростання. Ця технологія зріла після ранньої-фази впровадження в основне виробництво.

Цікаво, де концентрується зростання. Малоінвазивні хірургічні інструменти вибухають. Компоненти роботизованої хірургії зростають на 12%+ щорічно. Імплантати-спеціальних пацієнтів завдяки гнучкості дизайну MIM набувають популярності. Це не теоретичні додатки-зараз вони постачаються у великих кількостях.

Азіатсько-тихоокеанський регіон лідирує в застосуванні не через нижчу вартість робочої сили, а через те, що виробники медичних пристроїв раніше взяли на себе зобов’язання використовувати MIM. Менше застарілої інфраструктури для захисту. Європа слідкує за цим напрямком завдяки кластерам прецизійних медичних пристроїв у Німеччині та Швейцарії.

Варто звернути увагу на інтеграцію адитивного виробництва з MIM. Використання 3D-надрукованих форм-вставок для швидкого створення прототипів. Гібридні процеси, що поєднують економію обсягу MIM із можливістю налаштування AM. Ранні дні, але траєкторія ясна.

Ось мій погляд. Якщо ви розробляєте медичні пристрої, для яких потрібні складні металеві компоненти в помірних-–-великих обсягах, і ви не оцінюєте медичне виробництво для лиття металу під тиском-, ви залишаєте гроші на столі. Технологія працює. Економіка працює. Регуляторні шляхи існують.

Виробники, які виграють контракти, дедалі частіше вказують-сумісні з MIM конструкції на етапі концепції. Вони не переобладнують конструкції оброблених деталей у MIM. Вони розробляють переваги процесу з першого дня. Ось справжні зміни відбуваються зараз.

Список літератури

IMARC Group - Звіт про ринок лиття під тиском металу за 2024–2033 рр.

Нова установка для лиття металу під тиском Biomerics

ScienceDirect - Огляд хірургічних інструментів під тиском металу

AMT - Медичне застосування лиття під тиском

Alpha Precision - Лиття металу під тиском у медичній промисловості
