Що таке лиття по моделлю?

Лиття за моделлю — це точний виробничий процес, який створює складні металеві деталі шляхом заливання розплавленого металу в керамічну форму, сформовану навколо воскового малюнка. Процес досягає таких жорстких допусків, як ±0,005 дюйма, і виготовляє деталі з винятковою обробкою поверхні 125 мікро-дюймів або більше, що робить його ідеальним для компонентів, які потребують складної геометрії, яку важко або неможливо обробляти.

Як працює процес лиття за моделлю

Процес лиття за виплавленими моделями складається з кількох-етапів, які перетворюють восковий малюнок у готовий металевий компонент. Кожен етап відіграє вирішальну роль у досягненні точності та якості кінцевої деталі.

Створення та складання візерунка

Виробники вводять в алюмінієві матриці віск або подібний матеріал, щоб створити точні копії потрібної деталі. Потім ці візерунки прикріплюються до центрального воскового литника, утворюючи дерево-збірку, яка дозволяє відливати кілька деталей одночасно. Типове дерево може містити від 5 до 100 окремих візерунків залежно від розміру та складності деталі.

Виробничі потужності часто підтримують бібліотеки існуючих штампів, що може скоротити час виконання з 12-16 тижнів до 2-4 тижнів для повторних замовлень. Матеріал малюнка плавиться при температурах 130-160 градусів F, що значно нижче точки плавлення металів, які згодом заповнять порожнину.

Shell Building

Техніки неодноразово занурюють воскову конструкцію в керамічний розчин, а потім покривають її дрібними частинками піску. Цей процес, який називається «штукатурка», повторюється 5-8 разів протягом кількох днів. Кожен шар повинен повністю висохнути перед наступним нанесенням, при цьому перші шари використовують дрібніші частинки (200-270 меш) для якості поверхні, а наступні шари використовують більш грубі матеріали (16-30 меш) для структурної міцності.

Завершена оболонка досягає товщини 5-15 мм, що забезпечує достатню міцність, щоб витримати термічний удар і тиск розплавленого металу, зберігаючи при цьому точність розмірів. Сучасні автоматизовані системи занурення можуть обробляти 500-1000 оболонок на день у потужних потужностях.

Депарафінізація та випал

Після того, як керамічна оболонка повністю затвердіє, оператори поміщають її в автоклав або піч-флеш-флеш, де температура 200-300 градусів F розплавляє восковий малюнок. Цей етап «депарафінізації» залишає позаду порожнисту керамічну порожнину, яка ідеально повторює геометрію оригінального візерунка.

Потім снаряд піддається обстрілу при температурах 1500-2000 градусів F протягом 2-4 годин. Цей процес досягає двох цілей: випалює будь-який залишковий віск і органічні матеріали та зміцнює керамічний матеріал шляхом спікання. Пористість обпаленої оболонки дозволяє виходити газам під час заливки металу, запобігаючи дефектам.

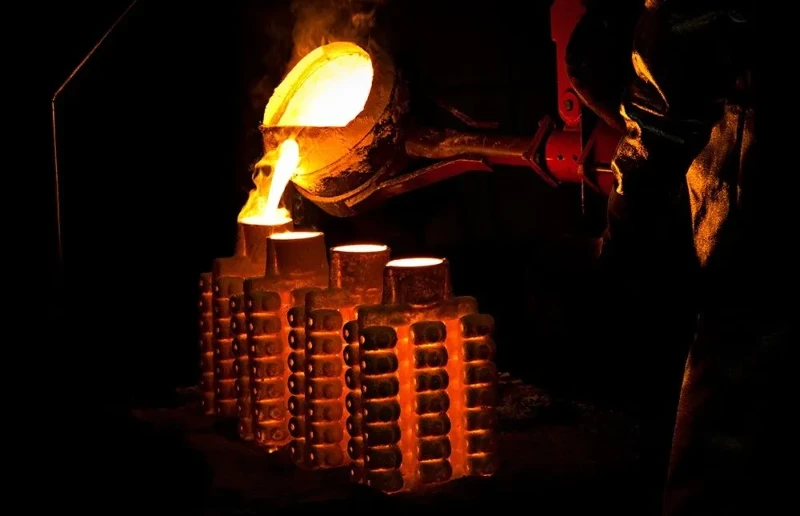

Заливка металу

Ливарні підприємства нагрівають плавлений сплав до температури на 100-200 градусів F вище його точки ліквідусу, щоб забезпечити повну текучість. Загальні температури лиття включають 2750 градусів F для сталі, 2100 градусів F для суперсплавів на основі-нікелю та 1400 градусів F для алюмінію. Розплавлений метал надходить у попередньо розігріту керамічну форму за допомогою гравітаційного розливання, методів із застосуванням вакууму або відцентрової сили.

Вакуумне лиття, яке працює при тиску від 10^-2 до 10^-3 торр, допомагає заповнити тонкі зрізи та зменшує пористість газу. Відцентрове лиття застосовує сили 60-90 Gs, забиваючи метал у дрібні деталі. Вибір способу розливу залежить від плинності сплаву, складності деталей і вимог до якості.

Оздоблювальні операції

Після того, як метал затвердіє й охолоне, працівники відривають керамічну оболонку за допомогою механічної вібрації,-струменя води під високим тиском або хімічного розчинення. Потім окремі відливки вирізаються з литника за допомогою абразивних кругів або стрічкових пил.

Оздоблення поверхні зазвичай включає:

Шліфувально-струменева робота: видаляє заглушки та покращує текстуру поверхні до 63-125 мікродюймів

Теплова обробка: Зняття напруги, розчинний відпал або дисперсійне зміцнення залежно від вимог до сплаву

Механічна обробка: додає різьблення, вузькі-отвори з допуском або інші елементи, що вимагають точності, що перевищує можливості лиття

Огляд: перевірка розмірів, рентгенівське обстеження та механічні випробування

Операції після-лиття можуть становити 30-50% від загальної вартості складних компонентів.

Матеріали, сумісні з литтям по моделлю

Виплавлюване лиття вміщує надзвичайно широкий спектр металів і сплавів, від алюмінію до екзотичних суперсплавів. Вибір матеріалу залежить від робочого середовища деталі, механічних вимог і обмежень щодо вартості.

Сталеві сплави

Вуглецеві та низько{0}}леговані сталі (AISI 1020-1050) забезпечують міцність 60-100 KSI за відносно низьку вартість. Нержавіючі сталі домінують у сферах лиття по моделлю: 17-4 PH, 316 і CF8M становлять понад 40% усіх виплавлених виробів за об’ємом. Ці сорти забезпечують стійкість до корозії, міцність до 180 KSI після термічної обробки та експлуатаційні температури, що досягають 800 градусів F.

Інструментальні сталі, як-от H13 і S7, мають значення твердості 50-58 HRC для зносостійких-застосувань. Компоненти інструментальної сталі, виготовлені за виплавленим моделюванням, часто замінюють оброблені деталі в прес-формах, інструментах для лиття під тиском і різальних інструментах.

Алюмінієві сплави

Алюмінієве лиття по виплавляним моделям використовує такі сплави, як A356.0, A357.0 і 201.0, що забезпечує співвідношення міцності-до-ваги вище, ніж у більшості чорних металів. Ці сплави досягають межі міцності на розрив 35-48 KSI з подовженням 3-8% у литому стані. Термічна обробка може збільшити міцність до 55 KSI.

Аерокосмічні програми віддають перевагу алюмінієвим литвам для структурних кронштейнів, корпусів і колекторів, де зменшення ваги безпосередньо впливає на економію палива. Типове алюмінієве лиття по моделлю важить на 30-40% менше, ніж еквівалентний сталевий компонент, зберігаючи порівнянну жорсткість.

Суперсплави

Суперсплави на основі нікелю (Inconel 718, Hastelloy X, сплави Рене) представляють преміум-клас матеріалів для лиття по моделлю. Ці сплави зберігають міцність при температурах, що перевищують 1800 градусів F, і протистоять окисленню, корозії та повзучості. Моно-монокристалічні лопаті турбіни, відлиті з CMSX-4 або подібних сплавів, працюють при температурах 2100 градусів F, обертаючись зі швидкістю 10 000-15 000 об/хв.

Сплави на основі-кобальту, такі як стелліт, забезпечують надзвичайну зносостійкість і зберігають твердість за високих температур. Інвестиційні-литі кобальтохромові компоненти використовуються в медичних імплантатах завдяки біосумісності та в промислових клапанах, що працюють з абразивними рідинами.

Порівняння з литтям під тиском металу

У той час як лиття за виплавленими моделями виділяється складною геометрією та великими деталями (0,1-200 фунтів), лиття під тиском (MIM) призначене для менших компонентів (0,01-4 унції) з надзвичайно великими обсягами виробництва. MIM досягає більш жорстких допусків (±0,3-0,5%) для дрібних деталей, але вимагає дорогого інструменту з терміном виконання 12-20 тижнів. Лиття за моделлю забезпечує більшу гнучкість матеріалів і менші витрати на інструменти ($2000-$15 000 проти $50 000-$150 000 для MIM), що робить його кращим для середнього виробництва 100-50 000 деталей на рік.

Основні переваги перед іншими методами виробництва

Лиття за виплавленими моделями забезпечує певні переваги, які роблять його кращим вибором для тисяч застосувань у різноманітних галузях промисловості. Розуміння цих переваг допомагає інженерам приймати обґрунтовані виробничі рішення.

Можливість складної геометрії

Процес утворює внутрішні проходи, вирізи та тонкі стінки, які вимагали б кількох операцій або складання, якщо б виготовлялися за допомогою механічної обробки чи кування. Одне лиття за виплавленими моделями може об'єднати 5-15 оброблених компонентів, усуваючи кріплення та скорочуючи час складання на 60-80%.

Реальний-приклад: втулку гвинта гелікоптера, раніше зібрану з 47 механічно оброблених деталей, було перероблено як єдину виплавлену форму, що зменшило вагу на 23% і скоротило час виробництва зі 160 годин до 12 годин. Консолідована конструкція також усунула 94 потенційних шляхи витоку та покращила довговічність на 40%.

Чудова обробка поверхні

Оскільки-обробка литої поверхні розміром 125 мікро-дюймів (Ra 3,2 мкм) часто усуває вторинну обробку. Це вигідно порівняно з литтям у пісок (500-1000 мікро-дюймів) і литтям під тиском (200-300 мікродюймів). Деталі, які вимагають косметичного зовнішнього вигляду або оптимізації потоку рідини, отримують значну користь від властивої гладкості лиття по моделлю.

Корпуси клапанів, відлиті з використанням методів формування, досягають значень шорсткості, що дозволяє безпосередньо використовувати їх у гідравлічних системах, що працюють під тиском до 5000 PSI, без додаткового полірування. Гладкі внутрішні канали зменшують турбулентність і падіння тиску на 15-25% порівняно з грубішими альтернативами.

Точність розмірів

Лінійні допуски ±0,005 дюйма на дюйм є стандартними, а досяжні допуски сягають ±0,003 дюйма для не-критичних розмірів. Ця точність зменшує або усуває операції обробки, знижуючи витрати на-деталь на 20-40% у багатьох застосуваннях.

Дослідження аерокосмічних кронштейнів показало, що литі виплавлені моделі досягли 87% розмірів у межах ±0,005 дюйма-, вимагаючи механічної обробки лише на 4-6 критичних поверхнях. Еквівалентні поковки вимагали механічної обробки на 18-22 поверхнях для досягнення однакових кінцевих розмірів.

Матеріальна ефективність

Лиття за моделлю зазвичай досягає 85-90% виходу матеріалу порівняно з 40-60% для механічно оброблених деталей. Це стає особливо важливим для дорогих матеріалів, таких як титан ($15-30/фунт) або суперсплави нікелю ($25-50/фунт). Титановий аерокосмічний компонент, виготовлений із заготовки, може генерувати брухт на суму 800 доларів, тоді як альтернатива литва за виплавленими моделями виробляє лише 150 доларів брухту.

Процес також дозволяє створювати тонкі-секції стін (0,040–0,060 дюйма), що зменшує вагу компонента без втрати міцності. Зменшення ваги на 25-35% є звичайним при переході від механічної обробки до литої конструкції.

Гнучкість виробництва

На відміну від лиття під тиском або кування, лиття за моделлю потребує відносно недорогих інструментів (2000$-15000$ за комплект матриць) із часом виконання робіт 4-8 тижнів. Це робить процес економічно вигідним для обсягів виробництва від 25 до 50000+ штук на рік. Виробник може рентабельно виробляти 500 складних деталей на рік — кількість занадто мала для лиття під тиском, але занадто велика для економічної обробки.

Зміни конструкції вимагають лише нових воскових штампів, а не дорогих інструментів для кування чи обробних пристосувань, що сприяє швидкій ітерації під час розробки продукту. Інженерні модифікації можна впровадити за 2-3 тижні проти 12-16 тижнів для підроблених альтернатив.

Загальні застосування в різних галузях

Лиття за виплавленими моделями є важливою технологією виробництва в тих секторах, де продуктивність, надійність і складність деталей виправдовують витрати. Кожна галузь використовує певні переваги процесу.

Аерокосмічні компоненти

Аерокосмічна промисловість споживає приблизно 30% усіх виплавлених форм за вартістю. Турбінні лопаті, лопатки та структурні кронштейни домінують у цих застосуваннях. Один комерційний реактивний двигун містить 400-600-литих компонентів, у тому числі монокристальні лопаті турбіни, які коштують від 10 000 до 50 000 доларів США кожна.

Конструктивні компоненти, як-от корпуси приводів шасі, кронштейни системи керування польотом і кріплення двигуна, виготовлені з-литої нержавіючої сталі або титану. Ці деталі поєднують складну геометрію з жорсткими допусками, часто інтегруючи елементи кріплення та канали рідини, які вимагали б значної механічної обробки, якщо б були виготовлені іншими методами.

У військових літаках використовується ще більший відсоток лиття за моделлю, а деякі передові винищувачі мають литі титанові перегородки та рами, які важили б на 40-50% більше, якби були виготовлені з механічно оброблених компонентів.

Медичні та стоматологічні прилади

Хірургічні інструменти, ортопедичні імплантати та стоматологічні інструменти покладаються на здатність виплавленого литва виробляти біосумісні компоненти складної форми. Компоненти заміни кульшового та колінного суглобів, відлиті з кобальт-хрому або титанового сплаву, відповідають-специфічним анатомічним особливостям пацієнта, зберігаючи механічні властивості, необхідні для 15-20 років служби.

Типовий кульшовий стрижень важить 300-600 грамів і коштує 800-2000 доларів США для виробництва за допомогою лиття по моделлю. Еквівалентна механічно оброблена деталь коштувала б у 2-3 рази дорожче та створювала б значні матеріальні відходи. Тільки в Сполучених Штатах щорічно інвестують понад 2,5 мільйона ортопедичних імплантатів.

Зубне протезування використовує лиття за моделлю для виготовлення нестандартних мостів, каркасів часткових протезів і компонентів імплантатів. Цей процес включає сплави дорогоцінних металів і створює точне припасування, необхідне для-тривалого комфорту та функціонування.

Компоненти промислової арматури та насоса

Корпуси клапанів, робочі колеса та корпуси насосів представляють значні ринки лиття по моделлю. Ці компоненти потребують стійкості до корозії, здатності до тиску та часто складних внутрішніх шляхів потоку. Литі-корпуси клапанів використовуються в різних сферах застосування: від кріогенних (-320 градусів F) до високотемпературних парових систем (1000 градусів F+).

Завод хімічної переробки може містити 500-2000 литих компонентів клапана, вага окремих відливок становить від 2 до 200 фунтів. Гладкі внутрішні поверхні зменшують кавітацію в насосах і мінімізують падіння тиску в регулюючих клапанах, підвищуючи ефективність системи на 5-12%.

Автомобілі та гонки

Високопродуктивні автомобільні додатки використовують-литі корпуси турбокомпресора, випускні колектори та компоненти підвіски. Команди Формули-1 широко використовують лиття по виплавляним моделям, причому один гоночний автомобіль містить 150-200 литих компонентів загальною вагою 30-40 кілограмів.

Корпуси турбін турбокомпресора, виготовлені з Inconel 713C, витримують температуру вихлопних газів понад 1800 градусів F, зберігаючи стабільність розмірів. Складна геометрія спіралі оптимізує потік газу, покращуючи час відгуку двигуна та зменшуючи затримку турбонаддуву на 15-20% порівняно з заводськими альтернативами.

Енергетичний сектор

Компоненти газових турбін для виробництва електроенергії покладаються майже виключно на лиття по моделлю. Одна промислова газова турбіна містить 8000-12000 литих лопаток і лопаток. Форсунки парових турбін, компоненти клапанів і деталі системи керування також широко використовують цей процес.

Нафтогазове обладнання включає-литі компоненти клапанів, частини насосів і сегменти бурового інструменту, які витримують екстремальний тиск (15,000+ PSI) і корозійне середовище. Здатність відливати високо{4}}леговані матеріали, недоступні у кованих формах, робить лиття за виплавленими моделями незамінним для підводних застосувань.

Розгляд дизайну для оптимальних результатів

Інженери, які розробляють деталі для лиття по моделлю, повинні збалансувати функціональні вимоги з виробничими обмеженнями. Належний дизайн-для-виробничої практики зменшує витрати та покращує якість деталей.

Товщина стінок і переходи

Для досягнення оптимальних результатів товщина стінки повинна становити 0,060-0,250 дюйма. Більш тонкі ділянки загрожують неповним заповненням, тоді як більш товсті ділянки можуть розвинути усадкову пористість. Якщо необхідні варіації товщини, переходьте поступово, використовуючи нахили 3:1 або менші.

Уникайте гострих кутів і країв, які можуть спричинити концентрацію напруги та розтріскування під час затвердіння. Вкажіть радіуси щонайменше 0,015 дюйма на внутрішніх кутах і 0,030 дюйма на зовнішніх кутах. Великі радіуси також полегшують видалення малюнка з матриць і покращують текучість металу під час лиття.

Кути тяги

У той час як теоретично лиття по виплавляним моделям не вимагає кутів тяги (на відміну від лиття під тиском або процесів постійної форми), встановлення тяги 0,5-2 градусів на стінках, перпендикулярних до лінії розділення, покращує звільнення малюнка з воскових штампів і зменшує знос матриці. Для більш глибоких кишень може знадобитися тяга 3-5 градусів, щоб забезпечити повне видалення воску під час депарафінізації.

Специфікації допуску

Лінійні розміри: ±0,005 дюйма на дюйм є стандартним; ±0,003 дюйма можна досягти за умови ретельної обробки Кутові розміри: ±0,5 градусів є типовим Площинність: 0,003-0,005 дюймів на дюйм Поверхня: 125 мікро-дюймів (Ra 3,2 мкм) у литому вигляді

Застосовуйте жорсткі допуски лише там, де це функціонально необхідно, оскільки кожна додаткова вимога до точності збільшує час і вартість перевірки. Визначте критичні розміри, які потребують перевірки, і дозвольте природні допуски лиття для не-критичних елементів.

Керн і внутрішні особливості

Лиття за виплавленими моделями чудово підходить для створення внутрішніх проходів і порожнин за допомогою керамічних стрижнів. Ці сердечники, виготовлені з таких матеріалів, як кремнезем або оксид алюмінію, витримують заливку металу та пізніше видаляються механічною вібрацією або хімічним вилуговуванням.

Розрахуйте геометрію сердечника з достатньою товщиною стінок (мінімум 0,080-0,120 дюйма) для структурної цілісності. Забезпечте адекватні кути тяги (3-7 градусів), щоб полегшити видалення серцевини. Складні сердечники з кількома проходами можуть створювати внутрішні галереї, які неможливо було б обробити.

Безкоштовні-функції підрізання та креслення

Гнучкість воскового візерунка дозволяє робити обмежені підрізи, не вимагаючи бокових стрижнів або складного інструменту. Невеликі підрізи (глибиною 0,010-0,030 дюйма) часто можна зробити, згинаючи малюнок під час виштовхування з матриці. Більші підрізи можуть вимагати розчинних стрижнів, вторинних операцій або модифікацій конструкції.

Розташування воріт і стояка

У той час як ливарний цех визначає остаточну конструкцію воріт, інженери повинні визначити бажане розташування воріт, яке:

Мінімізуйте видимі сліди на косметичних поверхнях

Сприяти спрямованому твердінню подалі від критичних елементів

Дозволяє легко знімати без пошкодження функціональності частини

Обговоріть стратегію стробування з ливарником на етапі пропозиції, щоб уникнути сюрпризів під час виробництва.

Фактори витрат та економічні міркування

Витрати на лиття по виплавлюваним моделям значно відрізняються залежно від складності деталей, вибору матеріалів, обсягу виробництва та вимог до якості. Розуміння чинників витрат допомагає оптимізувати конструкції для технологічності.

Витрати на інструменти

Матриці для вприскування воску становлять основну -постійну вартість, яка варіюється від 2000 доларів США для простих геометричних форм до 15 000 доларів США для складних деталей із кількома порожнинами. Термін служби матриці зазвичай перевищує 50 000-100 000 воскових візерунків, що амортизує витрати на інструмент протягом виробничих циклів.

Розробка та виготовлення матриці зазвичай займає 4-8 тижнів. Швидкий інструмент (2-3 тижні) додає 50-100% до вартості штампа. Використання існуючих штампів для подібних деталей може повністю усунути витрати на інструменти, якщо це дозволяє геометрія.

Витрати на-виробництво частини

Сировина становить 25{2}}40% вартості лиття для звичайних сплавів, зростаючи до 50-70% для дорогих матеріалів, таких як титан або кобальт-хром. Відливка з нержавіючої сталі вагою 2 фунти коштує приблизно 20-35 доларів залежно від складності, тоді як еквівалентні титанові компоненти коштують 80-140 доларів.

Робота та накладні витрати додають 15-40 доларів США за відливку для стандартних деталей, збільшуючись до 50-$200+ для відливок, які потребують ретельної обробки, перевірки або сертифікації. Термічна обробка додає 5-15 доларів США за деталь залежно від необхідного термічного циклу.

Ефекти гучності

Лиття за моделлю стає економічно конкурентоспроможним за низьких обсягів виробництва до 25-50 штук для складних деталей, які замінюють інтенсивну механічну обробку. Аналіз беззбитковості, порівнюючи лиття з механічною обробкою, повинен враховувати:

Малий обсяг (25-500 частин): Лиття за моделлю часто виграє, коли складність деталей вимагає $50+ операцій механічної обробки

Середній обсяг (500-10 000 частин): Лиття за виплавленими моделями забезпечує економічну перевагу на 30-60% для складних геометрій

Великий обсяг (10,000+ частин): Лиття під тиском або MIM можуть конкурувати з-економічною ефективністю, якщо розмір і геометрія деталей відповідають цим процесам

Економіка порівняння

Приклад використання кронштейна з нержавіючої сталі:

Виготовлені з прутка: $125 за деталь, $62 у відходах, 3,5 години машинного часу

Інвестиційний зліпок: 48 дол. США за деталь після амортизації 8 000 дол. США в оснащенні понад 1 000 штук, час обробки 0,5 години

Беззбитковість: 100 частин

Виплавляюче лиття заощадило 38% на одиницю при обсягах виробництва, що перевищують 100 штук, одночасно скорочуючи час виконання робіт з 12 тижнів (для механічних пристосувань) до 6 тижнів (для воскових штампів).

Контроль якості та методи перевірки

Виплавлені виливки проходять сувору перевірку якості, щоб гарантувати точність розмірів, властивості матеріалу та без{0}}дефектну конструкцію. Шкали інтенсивності перевірки з критичністю застосування.

Перевірка розмірів

Координатно-вимірювальні машини (CMM) перевіряють критичні розміри з допусками ±0,0005 дюйма. Аерокосмічні та медичні компоненти проходять 100% перевірку критичних характеристик, тоді як комерційні виливки можуть використовувати плани вибірки (5-10% перевірка залежно від можливостей процесу).

Оптичні компаратори перевіряють допуски профілю та контури поверхні. 3D-лазерне сканування забезпечує повну-перевірку геометрії деталей, порівнюючи-литі розміри з моделями CAD із роздільною здатністю 0,001 дюйма.

Не-руйнівний контроль

Рентгенографіявиявляє внутрішні дефекти, включаючи усадкову пористість, включення та тріщини. Системи цифрової радіографії досягають рівнів чутливості, виявляючи розриви розміром до 2% товщини матеріалу. Аерокосмічні виливки проходять 100% рентгенівський-перегляд із постійними записами плівки.

Флуоресцентний проникаючий контроль (FPI)виявляє невидимі для візуального огляду-порушення поверхні. Процес виявляє тріщини розміром до 0,0001 дюйма, забезпечуючи цілісність поверхні для-зберігання тиску та втоми-критичних застосувань.

Ультразвуковий контрольоцінює міцність матеріалу на товстих ділянках, де рентгенографія втрачає ефективність. Ультразвукова-фазована решітка відображає розмір, розташування та орієнтацію дефекту з роздільною здатністю, що наближається до 0,010 дюйма.

Перевірка механічних властивостей

Випробувальні бруски, відлиті разом із виробничими деталями, проходять руйнівне випробування для перевірки міцності на розрив, межі текучості, подовження та твердості. Специфікації зазвичай вимагають:

Випробування на розтяг: Межа міцності на розрив, межа текучості 0,2%, подовження при розриві

Випробування на твердість: Перевірка твердості за Роквеллом або Брінеллем

Тестування на удар: V-виїмка Шарпі для перевірки пластичності

Випробування на втому: Для аерокосмічних застосувань, які потребують прогнозування терміну служби

Результати мають відповідати вимогам специфікації матеріалів (ASTM, AMS або -спеціальним стандартам клієнта) зі статистичним контролем процесу, що демонструє індекси можливостей (Cpk), що перевищують або дорівнюють 1,33 для критичних властивостей.

Аналіз хімічного складу

Спектрографічний аналіз перевіряє склад сплаву з точністю до ±0,01% для критичних елементів. Кожне нагрівання матеріалу проходить хімічну сертифікацію, причому деякі програми вимагають контрольного аналізу виробничих виливків для забезпечення належного відстеження матеріалу.

Часті запитання

Яка різниця між литтям під тиском і литтям під тиском?

Для виплавленого лиття використовуються керамічні форми, які руйнуються після кожного циклу лиття, що дозволяє створювати складні геометрії та широкий діапазон матеріалів, у тому числі сплави з високою-плавленням-. Для лиття під тиском використовуються сталеві форми для багаторазового використання, обмежені алюмінієвими, цинковими та магнієвими сплавами, але досягається швидший цикл і нижчі -вартості за деталь у великих обсягах. Лиття за виплавленими моделями найкраще підходить для складних деталей від малого- до -середнього обсягу (25-50 000 на рік), тоді як лиття під тиском підходить для великого виробництва (50000+ на рік) простіших геометрій.

Наскільки точні литі моделі порівняно з обробленими деталями?

Лінійні виливки досягають лінійних допусків ±0,005 дюйма на дюйм як-литий, з ±0,003 дюйма можливим для-критичних розмірів. Оброблені деталі зазвичай мають допуски ±0,001-0,002 дюйма. Для багатьох застосувань точність литва за виплавленим моделлю усуває 70-90% операцій механічної обробки, вимагаючи чистової обробки лише критичних поверхонь, таких як цапфи підшипників, різьбові отвори та сполучні поверхні з малим допуском.

Який типовий час виготовлення литих деталей?

Нові деталі потребують 8-12 тижнів від затвердження проекту до доставки першого виробу, включаючи 4-8 тижнів на інструменти та 4 тижні на лиття та оздоблення. Повторні замовлення з використанням наявного корабля інструментів через 2-4 тижні для стандартних матеріалів і 4-6 тижнів для екзотичних сплавів, які потребують спеціальної практики плавлення. Кількість прототипів (5-25 штук) іноді можна прискорити до 4-6 тижнів загалом за допомогою методів швидкого інструменту.

Чи можна зварювати або з’єднувати виплавлені вироби з іншими компонентами?

Більшість литих сплавів можна зварювати з використанням відповідних наповнювачів і процедур. Виливки з нержавіючої сталі легко зварюються за допомогою TIG або MIG. Алюмінієве лиття потребує ретельного очищення перед-зварюванням і термічної обробки після-зварювання для досягнення оптимальної міцності з’єднання. Нікелеві суперсплави вимагають точного термічного контролю та часто вимагають відпалу розчину після-зварювання. Методи механічного з’єднання (з’єднання болтами, заклепками, клейовим склеюванням) добре працюють із литтям за моделлю і часто є кращими для різнорідних матеріалів.

Зв'язок між литтям за моделлю іЛиття металу під тиском

Хоча обидва процеси виробляють складні металеві деталі, лиття за моделлю та лиття під тиском (MIM) займають взаємодоповнюючі ніші у виробничому ландшафті. Інженери часто оцінюють обидва процеси під час розробки нових компонентів.

Коли MIM пропонує переваги

Лиття під тиском металу відмінно підходить для невеликих деталей (зазвичай менше 100 грамів), які виробляються в обсягах понад 10 000 штук на рік. Під час процесу змішуються дрібні металеві порошки з полімерними зв’язуючими, формується суміш під тиском у складні форми, потім видаляється сполучна речовина та спікається деталь при високій температурі. MIM забезпечує більш жорсткі допуски (±0,3-0,5%) для таких деталей, як зуби шестерень, маленькі отвори та тонкі стінки.

Галузі, які використовують MIM для компонентів, які теоретично можуть бути інвестиційними, включають споживчу електроніку (телефонні петлі, кронштейни камер), вогнепальну зброю (спускові механізми, запобіжники) та медичні пристрої (компоненти хірургічних інструментів). Точка перетину зазвичай відбувається приблизно на 2-4 унції - легші деталі віддають перевагу MIM, тоді як більш важкі компоненти краще підходять для лиття по моделлю.

Де лиття за виплавленими моделями зберігає перевагу

Лиття за моделлю обробляє набагато більші деталі (до 200 фунтів порівняно з практичним обмеженням у 100-грамів MIM) і забезпечує більшу гнучкість матеріалу. Реактивні метали, як-от титан, високовуглецеві інструментальні сталі та певні суперсплави, які створюють проблеми для процесу спікання MIM, легко відливаються за допомогою інвестиційних методів.

Процес також забезпечує кращі механічні властивості багатьох сплавів, оскільки литі структури уникають залишкової пористості, властивої спеченим частинам. Виплавлені виливки досягають 99-100% теоретичної щільності, тоді як деталі MIM зазвичай досягають 95-98% щільності, що впливає на втомну міцність і герметичність.

Для аерокосмічних застосувань, які вимагають відстеження та кваліфікації за суворими специфікаціями (стандарти AMS), зрілі процеси сертифікації литва за виплавленими моделями та більший досвід роботи забезпечують переваги. Багато специфікацій аерокосмічних матеріалів прямо посилаються на лиття по моделлю, але не мають еквівалентної кваліфікації MIM.

Гібридні підходи

Деякі виробники поєднують обидві технології, використовуючи MIM для невеликих-об’ємних компонентів (кріплення, кронштейни, корпуси) та лиття за моделлю для більших складних деталей (конструкційні каркаси, колектори, компоненти турбін). Ця гібридна стратегія оптимізує виробничі витрати для лінійки продуктів, що містить деталі різного розміру та обсягів виробництва.

Останні розробки в технології MIM продовжують розширювати можливості процесу, включаючи більші розміри деталей і покращену щільність. Подібним чином інновації лиття за моделюванням, як-от 3D-надруковані воскові шаблони та програмне забезпечення для моделювання, підвищують конкурентоспроможність. Межа між цими технологіями залишається рухливою, що потребує періодичної пере-оцінки в міру розвитку обох процесів.

Лиття за виплавленими моделями продовжує розвиватися завдяки вдосконаленню програмного забезпечення для моделювання, інтеграції адитивного виробництва та розробки матеріалів. Основи залишаються незмінними: перетворення воскових візерунків у керамічні форми, які виробляють металеві компоненти майже{1}}чистої-форми з винятковою точністю розмірів і якістю поверхні. Для деталей, які вимагають складної геометрії, жорстких допусків і властивостей матеріалу, яких неможливо досягти за допомогою інших процесів, лиття за моделлю забезпечує перевірені,-рентабельні виробничі рішення в масштабах від прототипів до середньо-серійного виробництва.
