Що таке твердість?

Твердість вимірює опір матеріалу постійній деформації під час дії сили на його поверхню. Ця властивість визначає, наскільки добре матеріал витримує вдавлення, подряпини або стирання при механічному впливі. Інженери та виробники покладаються на значення твердості для прогнозування зносостійкості, вибору відповідних матеріалів і забезпечення відповідності компонентів специфікаціям.

Розуміння твердості матеріалу

За своєю суттю твердість відображає зв’язок атомів у структурі матеріалу. Коли ви вдавлюєте твердіший предмет у м’якший, м’якший матеріал остаточно деформується, оскільки його атомні зв’язки дозволяють зміщуватися. Твердіші матеріали мають міцніші міжмолекулярні зв’язки, які протистоять цій перегруповці.

Поняття відрізняється від міцності чи жорсткості, хоча ці властивості пов’язані. Матеріал може бути міцним і водночас м’яким, як свинець, який не б’ється, але легко вм’ятеться. Алмаз демонструє надзвичайну твердість-його міцно зв’язані атоми вуглецю роблять його майже неможливим подряпати чи врізати.

Твердість залежить від кількох взаємопов'язаних факторів:

Мікроструктуравідіграє домінуючу роль. Метали містять кристалічні решітки, де атоми розташовані в повторюваних структурах. Реальні матеріали включають межі зерен, дислокації та точкові дефекти, які або посилюють, або послаблюють опір деформації. Менші розміри зерен зазвичай збільшують твердість через співвідношення Холла-Петча, де межі зерен блокують рух дислокацій.

Хімічний складвизначає міцність зв'язку. Метали з міцним металевим зв’язком, такі як титан і берилій, протистоять деформації краще, ніж натрій або олово. Додавання сплавів часто збільшує твердість-додавання хрому до заліза створює нержавіючу сталь із покращеною твердістю та стійкістю до корозії.

Історія обробкиістотно змінює твердість. Термічна обробка, зміцнення та обробка поверхні змінюють мікроструктуру. Сталева деталь може варіюватися від відносно м’якої у відпаленому стані до надзвичайно твердої після загартування та відпустки.

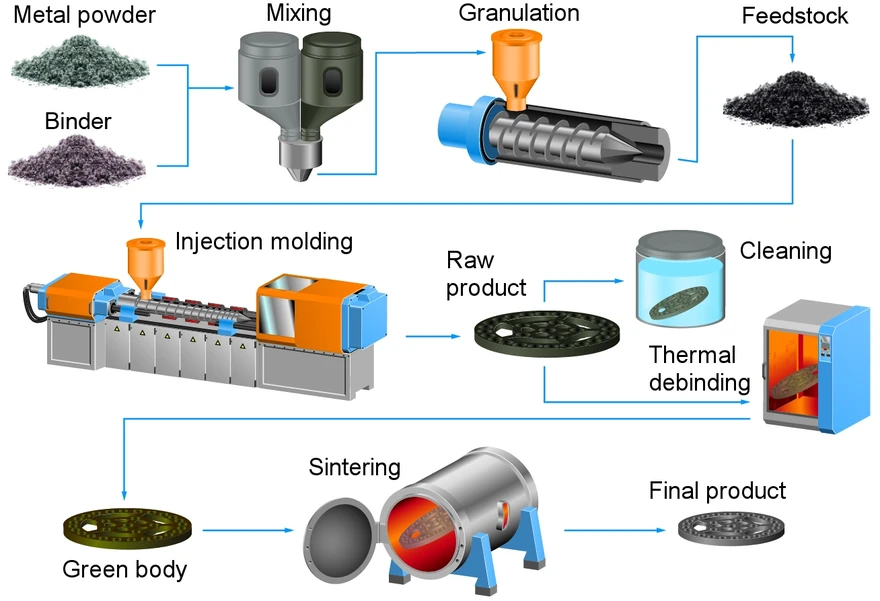

Виробничі процеси, яклиття металу під тискомстворювати деталі з контрольованою твердістю, ретельно керуючи складом порошку, температурою спікання та швидкістю охолодження. Компоненти MIM зазвичай досягають 95-99% щільності обробленого матеріалу, забезпечуючи порівняльні показники твердості з традиційними деталями при належній обробці.

Види вимірювання твердості

Існують три різні підходи до вимірювання, кожен з яких розкриває різні аспекти поведінки матеріалу.

Твердість відступу

Цей найпоширеніший метод вдавлює стандартизований індентор у поверхню матеріалу під контрольованим зусиллям. Отриманий розмір відбитка вказує на твердість-менші поглиблення означають твердіші матеріали.

Тестування Роквеллавимірює глибину проникнення, а не діаметр вдавлення. Невелике попереднє навантаження встановлює еталон, потім застосовується велике навантаження, а різниця глибини визначає твердість. Метод працює швидко, вимагає мінімальної підготовки поверхні та дає миттєві показання без оптичних вимірювань. Різні шкали (A, B, C) використовують різні індентори та навантаження для певних діапазонів матеріалів. Шкала Rockwell C, в якій використовується алмазний конічний індентор, підходить для загартованих сталей та інструментальних матеріалів. Тест завершується за лічені секунди, що робить його ідеальним для контролю якості виробництва.

Тестування за Брінеллемвикористовує кульку з карбіду вольфраму або загартовану сталь, втиснуту в поверхню. Оператори вимірюють отриманий діаметр вдавлення оптично та обчислюють твердість шляхом ділення прикладеного навантаження на площу поверхні вдавлення. Велике відступ усереднює властивості на широкій площі, зменшуючи вплив шорсткості поверхні або варіацій зернистої структури. Це робить випробування за Брінеллем особливо цінним для виливків, поковок і матеріалів з грубою мікроструктурою, де місцеві варіації можуть спотворити результати через менші вдавлення.

Випробування Віккерсавикористовує алмазний пірамідний індентор, який створює відбиток-квадратної форми. Діагональні вимірювання під мікроскопом визначають твердість. Цей метод працює в надзвичайно широкому діапазоні твердості-від м’яких металів до кераміки-використовуючи однакову геометрію індентора з різними навантаженнями. Варіанти мікротвердості застосовують навантаження до 1 кілограма-сили, що дозволяє вимірювати тонкі покриття, невеликі деталі або окремі мікроструктурні фази. Сучасні автоматизовані тестери Віккерса можуть відображати варіації твердості зварних з’єднань, шарів із зміцненням або зон-термічного впливу.

Тестування по Кнупустворює подовжене поглиблення-у формі ромба, вимірюючи лише довгу діагональ. Ця геометрія підходить для крихких матеріалів, схильних до розтріскування під інденторами Віккерса. Неглибоке відступ також дозволяє перевіряти тонкі покриття або поверхневі шари без впливу на основу. Матеріалознавці використовують тест Кнупа, коли властивості спрямованості мають значення, оскільки витягнутий індентор виявляє анізотропну твердість.

Стійкість до подряпин

Замість того, щоб робити відступи, тести на подряпини перетягують загострений інструмент по поверхні зі зростаючою силою. Шкала Мооса, розроблена для мінералогії, оцінює матеріали від 1 до 10 на основі того, які речовини дряпають інші. Тальк займає 1 місце, діамант – 10. Незважаючи на якість, цей підхід дозволяє швидко порівнювати матеріали без спеціального обладнання.

Сучасне тестування подряпин визначає силу, необхідну для проникнення в покриття або створення видимих ​​пошкоджень. Фармацевтична промисловість використовує стійкість до подряпин для оцінки покриття таблеток, тоді як матеріалознавці оцінюють тонкі плівки та обробку поверхні.

Твердість відскоку

Під час динамічного тестування стандартизовану масу падають на поверхню матеріалу та вимірюють висоту відскоку. Твердіші та еластичніші матеріали повертають більше енергії, спричиняючи більший відскок. Тест Leeb, який широко використовується з портативним обладнанням, дає змогу-тестувати на місці великі конструкції, трубопроводи чи зібране обладнання, де вилучення зразків непрактично.

Твердість за Шором, хоча технічно це метод вдавлення, вимірює негайне відновлення пружності та підходить для еластомерів, пластмас і м’яких матеріалів. Різні шкали (Шор A, D тощо) вміщують матеріали від м’якої гуми до твердої пластмаси.

Стандарти та процедури тестування на твердість

Стандартизовані методи забезпечують відтворюваність і дозволяють значущі порівняння. ASTM International та ISO публікують детальні специфікації щодо калібрування обладнання, геометрії індентора, застосування навантаження та процедур вимірювання.

ASTM E18 регулює випробування металевих матеріалів за Роквеллом, вказуючи типи інденторів, випробувальні сили та вибір масштабу. Редакція 2024 року уточнила вимоги до портативних тестерів Rockwell і оновила процедури перевірки для покращення узгодженості вимірювань на різному обладнанні.

ISO 6507 охоплює випробування на твердість за Віккерсом із вимогами до геометрії індентора (кут піраміди 136 градусів), оптичної точності вимірювання та діапазонів випробувального зусилля. У стандарті детально описано, як врахувати ефект країв відступу та ефект обробки поверхні.

Умови тестування істотно впливають на результати. Підготовка поверхні видаляє окислення, накип або покриття, які можуть змінити вимірювання. Вимоги до мінімальної товщини запобігають впливу основи-зразки мають у 10 разів перевищувати глибину вдавлення. Відстань між поглибленнями та краями зразка має забезпечувати повний розвиток полів напруги без взаємодії.

Температура істотно впливає на твердість. Більшість специфікацій вимагають тестування при 23 градусах ± 5 градусів. Підвищені температури зазвичай знижують твердість, оскільки теплова енергія забезпечує рух атомів. Деякі стандарти тестування стосуються «гарячої твердості» для матеріалів, що працюють при високих температурах.

Випробування твердості перевіряють ефективність спікання металевих компонентів лиття під тиском. Належним чином спечені деталі MIM із щільністю 96-98% досягають значень твердості в межах 5-10% від еквівалентів кованої форми. Випробування загартованих деталей MIM вимагає методів визначення мікротвердості, щоб відобразити градієнти твердості від поверхні до серцевини, забезпечуючи термообробку заданої глибини.

Фактори, що впливають на твердість матеріалу

Розуміння того, що визначає твердість, допомагає інженерам проектувати деталі та вибирати методи обробки.

Легуючі елементизмінювати твердість шляхом зміцнення твердого розчину або утворення осаду. Вуглець у сталі різко підвищує твердість - 0,1% вуглецю дає відносно м'яку сталь, тоді як 0,8% вуглецю дає набагато твердіший матеріал. Хром, молібден і ванадій утворюють тверді частинки карбіду, які протистоять вдавленню.

Теплова обробкавикористовує фазові перетворення для контролю твердості. Загартування високотемпературної сталі затримує атоми вуглецю в спотвореній структурі решітки, яка називається мартенситом, створюючи надзвичайну твердість, але також і крихкість. Загартування дещо знижує твердість, одночасно покращуючи міцність. Зміцнення алюмінієвих сплавів на старіння призводить до утворення дрібних зміцнюючих частинок, які з часом збільшують твердість при помірних температурах.

Трудове загартуваннявід механічної деформації підвищує твердість шляхом утворення дислокаційних клубків, які перешкоджають подальшій деформації. Холодна прокатка, дробеструйна обробка або поверхневе шліфування підвищують твердість, хоча ефект концентрується біля поверхонь.

Розмір зеренвпливає на твердість через співвідношення Холла-Петча. Більш дрібні зерна означають більше меж зерен, які перешкоджають руху дислокації, збільшуючи твердість. Технології суворої пластичної деформації створюють наддрібне зерно з винятковою твердістю, хоча збереження стабільності під час експлуатації вимагає ретельного розгляду.

Лиття під тиском металу забезпечує унікальний контроль над цими факторами. Починаючи з тонкого порошку (зазвичай 2-20 мікрометрів), після спікання створюється малий розмір зерна. Індивідуальні склади сплавів оптимізують реакцію на спікання, дотримуючись цільових показників твердості. MIM дозволяє створювати складні геометрії в матеріалах, які важко обробляти, наприклад інструментальні сталі або вольфрамові сплави, які вимагають високої твердості для зносостійкості.

Зв'язок між твердістю та іншими властивостями

Твердість корелює з декількома механічними властивостями, що дозволяє оцінити, коли пряме вимірювання неможливо.

Міцність на розривприблизно стосується твердості багатьох металів, зокрема термічно{0}}оброблених сталей. Для простих вуглецевих і низько-легованих сталей міцність на розрив (фунтів на квадратний дюйм) приблизно дорівнює твердості за Брінеллем, помноженій на 500. Ця кореляція дає змогу-неруйнівному випробуванню твердості перевіряти міцність без зразків на розтяг. Співвідношення змінюється залежно від типу матеріалу-роботи-загартовані метали мають інші співвідношення, ніж старі-загартовані сплави.

Зносостійкістьзагалом покращується зі збільшенням твердості. Компоненти, що піддаються ковзанню, абразивним частинкам або ударному зносу, виграють від твердих поверхонь. Однак зв’язок не є лінійним-інші фактори, як-от міцність, змащування та якість поверхні, також мають значення. Надзвичайно тверді матеріали можуть бути крихкими та схильними до руйнування.

Оброблюваністьзазвичай зменшується зі збільшенням твердості. Тверді матеріали перешкоджають проникненню ріжучого інструменту, збільшуючи знос інструменту та силу різання. Виробники часто обробляють деталі в більш м’яких умовах, а потім загартовують. Компоненти MIM часто досягають остаточної твердості, вимагаючи мінімальної механічної обробки або взагалі не потребуючи її, хоча тверді матеріали MIM вимагають відповідних інструментів і параметрів різання, коли необхідна подальша -обробка.

Пластичністькомпроміс із твердістю. Процеси, що підвищують твердість-наприклад, холодна обробка чи мартенситне перетворення-зменшують пластичність і в’язкість. Інженери-конструктори збалансовують ці властивості на основі вимог застосування. Зубі шестерні потрібні міцні поверхні, але міцний сердечник, щоб протистояти ударним навантаженням.

Розуміння цих зв’язків спрямовує вибір матеріалу. Якщо для деталі необхідна певна твердість для зносостійкості, інженери можуть передбачити приблизну міцність і пластичність, а потім перевірити за допомогою тестування, чи відповідає комбінація всім вимогам конструкції.

Застосування випробувань на твердість

Вимірювання твердості служить багатьом цілям у розробці та виробництві продукту.

Матеріальна перевірказабезпечує відповідність отриманих матеріалів специфікаціям. Вхідна інспекція перевіряє випадкові зразки, щоб виявити помилки постачальника або заміну матеріалів. Сертифікат відповідності часто містить значення твердості, але вибіркова-перевірка підтверджує точність документації.

Перевірка термічної обробкиперевіряє ефективність обробки. Деталі проходять випробування на твердість до і після обробки, щоб підтвердити належне загартування або зняття напруги. Визначення глибини корпусу поверхнево{2}}загартованих компонентів вимагає проходу мікротвердості від поверхні до серцевини, побудови графіка твердості проти глибини, щоб забезпечити відповідність специфікаціям.

Контроль якості під час виробництвафіксує зміни процесу перед відправкою деталей. Статистичний контроль процесу відстежує тенденції твердості, виявляючи поступовий дрейф до того, як деталі вийдуть за межі специфікацій. Автоматичні вимірювачі твердості інтегруються у виробничі лінії для 100% перевірки критичних компонентів.

Аналіз несправностейдосліджує, чому частини вийшли з ладу під час експлуатації. Картування твердості навколо поверхонь зламу або зношених ділянок показує, чи сприяли властивості матеріалу руйнуванню. Порівняння твердості невдалого компонента з невикористаними областями або діапазонами специфікацій допомагає визначити, чи якість матеріалу чи обробка викликали проблеми.

Дослідження та розробкивикористовує твердість для оцінки нових матеріалів або процесів. Тестування варіантів із різними складами, термічною обробкою або параметрами обробки швидко ранжує варіанти. Реакція твердості на старіння або вплив навколишнього середовища передбачає довгострокову ефективність-.

У застосуваннях лиття металу під тиском перевірка твердості відіграє кілька конкретних ролей. Розробка процесу використовує твердість для оптимізації циклів спікання-недостатнє спікання залишає пористість, яка знижує твердість нижче цільових значень. Атестація матеріалу порівнює твердість компонентів MIM з кованим еквівалентом, демонструючи, що MIM досягає необхідних властивостей. Деталі MIM з інструментальної сталі для різання вимагають твердості 58-62 HRC, що досягається завдяки правильному складу сплаву та термічній обробці після спікання. Компоненти MIM з нержавіючої сталі для медичних інструментів визначають діапазони твердості (зазвичай 280-320 HV для 316L), що забезпечує достатню міцність при збереженні стійкості до корозії.

Загальні шкали твердості та перетворення

Різні методи тестування використовують унікальні шкали, створюючи плутанину під час порівняння значень. Таблиці перетворення надають приблизні еквіваленти, хоча точність різна.

Rockwell C (HRC) підходить для загартованих сталей від 20-70 HRC, з ріжучими інструментами зазвичай 58-65 HRC. Rockwell B (HRB) випробовує м’які матеріали від 0-100 HRB, що підходить для відпалених сталей, латуні та алюмінієвих сплавів. У деяких діапазонах шкали збігаються, але пряме порівняння вимагає перетворення.

Брінелль (HBW) коливається приблизно від 50-750, охоплюючи м’які метали та загартовані сталі. Значення вище 450 HBW зазвичай потребують твердосплавних кулькових інденторів замість сталі, щоб запобігти деформації індентора.

Vickers (HV) працює в найширшому діапазоні: від 50 HV для м’якого свинцю до 10 000+ HV для алмазу. Шкала залишається незмінною незалежно від навантаження, на відміну від Роквелла, який змінює масштаби. Для подання звітів необхідно вказати навантаження (наприклад, 500 HV10 вказує на випробувальну силу 10 кгс).

ASTM E140 надає таблиці перетворення між шкалами для сталі, що показує приблизні еквівалентності. Наприклад, 60 HRC відповідає приблизно 700 HV або 730 HBW. Ці перетворення містять невизначеність, оскільки різні випробування вимірюють різну реакцію матеріалу-від глибини до діаметра, пружне відновлення від пластичної деформації.

Твердість також оцінює міцність на розрив для чорних матеріалів. Межа міцності на розрив (МПа) приблизно дорівнює твердості за Віккерсом, помноженій на 3, або твердості за Брінеллем, помноженій на 3,45. Це дає змогу оцінити не-руйнівну міцність, хоча зв’язок послаблюється для -сплавів кольорових металів або матеріалів зі складною мікроструктурою.

Під час роботи з компонентами MIM узгодженість методу тестування дозволяє уникнути плутанини. Зазначення «мінімум 280 HV1» чітко визначає як масштаб, так і навантаження, запобігаючи неправильному тлумаченню. Виробники аерокосмічного та медичного обладнання часто вимагають у своїх специфікаціях спеціальні методи випробувань, що робить стандартизовану документацію з випробувань важливою для затвердження компонентів.

Твердість у виробничому процесі

Окрім перевірки кінцевих властивостей продукту, тестування на твердість контролює стан виробничого процесу.

Перевірка сировинивстановлює базові властивості перед обробкою. Варіації в матеріалі постачальника можуть поширюватися на виробництві, спричиняючи непостійні кінцеві властивості. Раннє виявлення дозволяє розділяти матеріал або коригувати процес.

Моніторинг-процесупід час термічної обробки використовує твердість як показник процесу. Тестування зразків із кожного завантаження печі перевіряє однорідність температури та ефективність гасіння. Дані про тенденції показують деградацію елементів печі або забруднення ванни, перш ніж виникнуть серйозні проблеми з якістю.

Оцінка якості зварного швавикористовує вимірювання твердості через зварні з’єднання. Термо{1}}зони можуть отримати неочікувану твердість через швидке нагрівання та охолодження. Надмірна твердість вказує на крихкі ділянки, схильні до розтріскування. Недостатня твердість зварних швів, що-несуть критичне навантаження, викликає занепокоєння щодо безпеки. Картування мікротвердості створює профілі, що показують градієнти властивостей.

Перевірка обробки поверхніпідтверджує досягнення заданої глибини та твердості покриттів або цементування. Азотування, цементація та індукційне загартування створюють тверді поверхневі шари поверх м’яких серцевин. Поперечні-перерізи з кількома поглибленнями показують залежність твердості від глибини, перевіряючи, що глибина корпусу відповідає вимогам креслення.

Прогноз зносупов’язано-зміни експлуатаційної твердості з залишковим ресурсом компонента. Деталі машин під час капітального ремонту проходять випробування на твердість. Значне зниження твердості вказує на деградацію матеріалу, що вимагає заміни перед поломкою. Тенденція твердості протягом декількох інтервалів перевірки передбачає термін служби, що залишився.

Для операцій лиття металу під тиском контроль процесу значною мірою залежить від випробувань на твердість. Склад атмосфери спікання впливає на остаточну твердість-недостатній відновний потенціал залишає оксидні плівки, які знижують щільність і твердість. Швидкість охолодження від температури спікання впливає на мікроструктуру та кінцеву твердість. Статистичний аналіз даних про твердість виробничої партії визначає відхилення процесу, що потребують коригувальних дій. Термо{5}}оброблені компоненти MIM проходять 100% перевірку на твердість у критично важливих випадках, коли наслідки відмови виправдовують додаткові витрати.

Часті запитання

Чим твердість відрізняється від міцності?

Твердість вимірює локальний опір деформації поверхні під дією зосередженого навантаження, тоді як міцність вимірює реакцію об’ємного матеріалу на розподілену напругу. Міцні матеріали стійкі до розриву, тверді матеріали стійкі до подряпин або вдавлень. Сталь може стати дуже твердою за допомогою термічної обробки, але вона може стати крихкою при зниженні ударної міцності. І навпаки, відпалена мідь демонструє хорошу міцність і пластичність, але відносно низьку твердість.

Чи може випробування на твердість пошкодити деталі?

Тести на відступи залишають невеликі стійкі сліди, хоча зазвичай досить малі, щоб бути прийнятними. Стандартне тестування за Роквеллом створює вм'ятини приблизно 0,5 мм, тоді як вм'ятки на мікротвердість вимірюють менше 0,1 мм. Критичні аерокосмічні чи медичні компоненти можуть обмежити тестування визначеними зонами або вимагати не-руйнівних альтернатив. Випробування на твердість відскоку не залишає жодних слідів, що робить його кращим для оброблених поверхонь або тонких матеріалів, де вдавлення погіршує функцію.

Чому шкали твердості так відрізняються?

Різні галузі промисловості та матеріали призвели до різних методів тестування, кожен з яких оптимізований для певних застосувань. Тестування Rockwell, розроблене для швидкого контролю якості на виробництві. Випробування Віккерса з’явилося для досліджень, які потребують точних вимірювань у широкому діапазоні твердості. Випробування за Брінеллем підходять для грубо-матеріалів, де невеликі поглиблення дають ненадійні результати. Замість того, щоб відмовлятися від усталених методів, таблиці перетворення дозволяють приблизне порівняння.

Як температура впливає на вимірювання твердості?

Твердість зменшується зі збільшенням температури, оскільки теплова енергія забезпечує рух атомів, зменшуючи опір деформації. Ефект залежить від матеріалу-метали розм’якшуються поступово, тоді як деякі види кераміки зберігають твердість до дуже високих температур. Стандарти передбачають тестування кімнатної температури (23 градуси) для відтворюваності. Ви-випробування на високотемпературну твердість потребує спеціального обладнання та матеріалів для матеріалів у гарячих умовах, як-от лопатки турбіни чи компоненти двигуна.

Твердість як інструмент проектування

Твердість матеріалу визначає дизайн компонентів і вибір методу виробництва. Деталі, що піддаються зношенню, стиранню або контактним навантаженням, потребують достатньої твердості для прийнятного терміну служби. Однак розробники повинні збалансувати твердість з іншими вимогами-пластичністю для операцій формування, оброблюваністю для вторинної обробки, міцністю, щоб протистояти ударам або ударним навантаженням.

Геометрія компонента впливає на досяжність твердості. Товсті зрізи повільно охолоджуються під час термічної обробки, створюючи меншу твердість, ніж тонкі зрізи того самого матеріалу. Складні форми з різною товщиною створюють градієнти твердості, що вимагає оптимізації процесу. Поверхнева обробка забезпечує твердість зовнішніх поверхонь міцних сердечників, оптимізуючи властивості для конкретних умов навантаження.

Лиття під тиском металу пропонує унікальні переваги для деталей, які потребують певної твердості. Складні геометрії, які важко або дорого обробляти, можна -формувати в твердих матеріалах. Сплави з високою-твердістю, такі як інструментальні сталі, які кидають виклик традиційній механічній обробці, стають економічно вигідними завдяки MIM для складних деталей. Спікання в контрольованій атмосфері забезпечує стабільні властивості протягом усього циклу виробництва. Індивідуальні склади сплавів одночасно підбирають твердість, стійкість до корозії та магнітні властивості.

Вибір між досягненням твердості шляхом вибору матеріалу чи термічної обробки залежить від обсягу виробництва, складності деталей і обмежень щодо вартості. Компоненти MIM можуть отримати задану твердість безпосередньо в результаті спікання, усуваючи операції термічної обробки. Крім того, деталі MIM, спечені до придатної для механічної обробки твердості, можуть пройти остаточну механічну обробку перед остаточним загартуванням, поєднуючи переваги обох підходів.

Сучасне виробництво інтегрує вимірювання твердості в системи управління якістю, використовуючи статистичні методи для постійного вдосконалення процесів. Дані про твердість-у реальному часі повертаються до засобів керування процесом, автоматично регулюючи параметри для підтримки цільових властивостей. Цей підхід із замкнутим -циклом зменшує брак, покращує узгодженість і дозволяє впевнено прогнозувати продуктивність компонентів у вимогливих програмах.
