Що таке металеві порошки?

Металеві порошки — це дрібно подрібнені металеві частинки діаметром від кількох мікрометрів до кількох сотень мікрометрів. Ці матеріали перетворюють сипучі метали в порошкоподібну форму шляхом розпилення, механічного помелу, хімічного відновлення або електролізу, створюючи основу для передових виробничих процесів від порошкової металургії до 3D-друку. У 2023 році світовий ринок металевого порошку досяг 7,52 мільярда доларів США, а до 2032 року прогнозується зростання до 13,0 мільярда доларів США, головним чином завдяки автомобільній та аерокосмічній промисловості.

Методи виробництва

Метод, який використовується для створення металевих порошків, безпосередньо впливає на їх форму частинок, розподіл розмірів, чистоту та придатність для різних застосувань.

Розпилення газу

Розпилення газу розбиває розплавлений метал на краплі за допомогою струменів інертного газу під високим{0}}тиском. Процес починається з плавлення основного металу в тиглі, а потім пропускання його через невелике сопло, де аргон або азот під тиском розбиває потік на крихітні краплі. Ці краплі твердіють у-польоті в сферичні частинки перед збором.

Цим методом отримують сферичні порошки з розміром частинок від 10 до 150 мікрометрів. Сферична морфологія забезпечує чудову текучість-, яка є критичною для автоматизованих систем обробки порошку в адитивному виробництві. Вакуумна індукційна газова атомізація (VIGA) забезпечує вміст кисню нижче 100 частин на мільйон, необхідний для реактивних металів, таких як титан і алюмінієві сплави.

Розпилення газу домінує у комерційному виробництві нержавіючої сталі, інструментальної сталі та порошків суперсплавів. Типовий промисловий розпилювач обробляє партії від 500 до 1000 кг, хоча новіші системи досягають потужності 2500 кг для великих-обсягів.

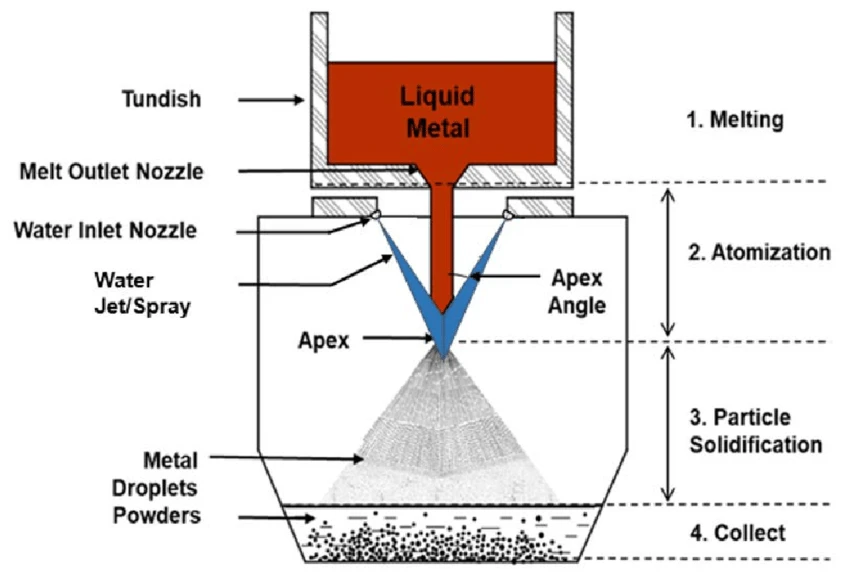

Атомізація води

Для розпилення води використовуються водяні струмені під високим{0}}тиском замість газу, що забезпечує більш швидке охолодження, що призводить до неправильної форми частинок. Швидке гартування дає порошки з вищою внутрішньою пористістю, що робить їх ідеальними для прес{2}}та-агломераційної порошкової металургії, де стисливість порошку важливіша за сипучість.

Розпилені водою-залізні та сталеві порошки коштують на 30-40% менше, ніж еквіваленти, розпилені газом, що робить цей метод кращим для автомобільних структурних компонентів, де мільйони деталей потребують економної сировини. Процес особливо добре обробляє чорні метали, але вводить більший вміст кисню (0,2-0,5%) порівняно з розпиленням газу.

Механічне фрезерування

Високо{0}}енергетичні кульові млини подрібнюють об’ємний метал у порошок за допомогою багаторазового удару та тертя. Процес-зміцнює частинки та може призвести до забруднення через мелене середовище, але він відмінно підходить для створення сплавів, які неможливо виробити шляхом плавлення-наприклад, незмішуваних комбінацій металів.

Механічне легування під час помелу дозволяє поступове змішування на атомарному рівні. Це створює оксидно{1}}дисперсійні-сплави та метастабільні фази з властивостями, недосяжними за допомогою традиційної металургії. Дослідницькі програми часто використовують цей метод під час вивчення нових складів матеріалів.

Хімічне відновлення

Хімічне відновлення перетворює оксиди або солі металів в елементарний порошок за допомогою відновників. Газоподібний водень відновлює оксид заліза до губчастого заліза, яке потім подрібнюється та відпалюється в порошок із контрольованим розміром частинок. Це дає порошки високої-чистоти з дендритною або губчастою-морфологією.

Процес підходить для реакційноздатних металів, де окислення під час розпилення створює проблеми. Обсяги виробництва нижчі, ніж розпилення, але хімічне відновлення досягає рівня чистоти, що перевищує 99,5% для спеціалізованих застосувань в електроніці та каталізі.

Види металевих порошків

Порошки заліза

Порошки чавуну та сталі становлять 69% світового споживання металевого порошку. Порошок чистого заліза використовується для магнітних застосувань, тоді як попередньо-порошки легованої сталі поєднують такі елементи, як нікель, хром і молібден, для міцності та стійкості до корозії.

Порошок з нержавіючої сталі 17-4PH врівноважує міцність із стійкістю до корозії, знаходячи застосування в аерокосмічних кріпленнях і медичних інструментах. Порошки інструментальної сталі (M2, H13) виготовляють ріжучі інструменти та прес-форми за допомогою гарячого ізостатичного пресування, досягаючи зносостійкості, порівнянної з кованою інструментальною сталлю.

-Порошки кольорових металів

Алюмінієвий порошок забезпечує високе співвідношення міцності-до-ваги, необхідне для полегшення аерокосмічної та автомобільної промисловості. AlSi10Mg, найпоширеніший алюмінієвий сплав для адитивного виробництва, забезпечує властивості, відповідні литому алюмінію після термічної обробки.

Титанові порошки забезпечують біосумісність для медичних імплантатів у поєднанні з винятковою стійкістю до корозії. Титан класу 5 (Ti-6Al-4V) домінує в аерокосмічній галузі, де деталі витримують температуру до 400 градусів, зберігаючи структурну цілісність.

Мідні порошки відрізняються тепло- і електропровідністю. Чиста мідь служить для електричних контактів, тоді як порошки бронзи та латуні виготовляють підшипники, що само{1}}змащуються, за допомогою порошкової металургії. Суперсплави на основі нікелю, такі як Inconel 718, витримують робочу температуру 650 градусів у компонентах турбін реактивних двигунів.

Технології виробництва

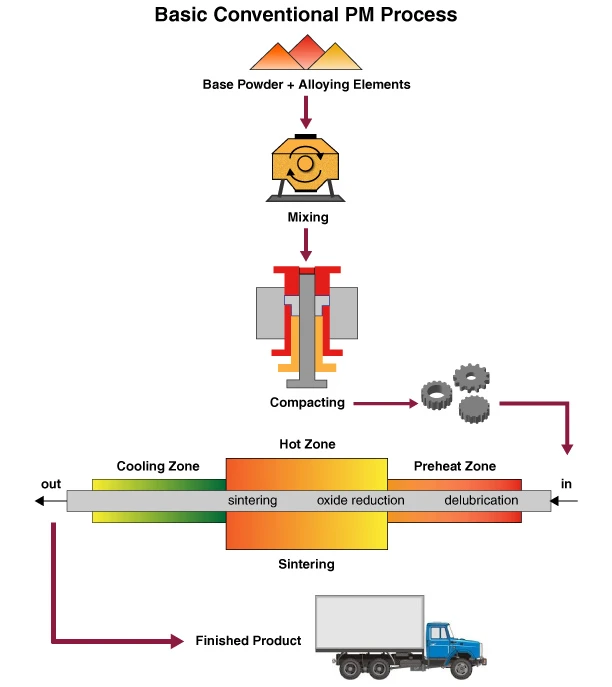

Прес для порошкової металургії-та-агломерація

Традиційний процес порошкової металургії ущільнює металевий порошок у штампах із загартованої сталі під тиском 400-800 МПа. Отриману «зелену» деталь потім спікають при 60-80% температури плавлення металу, де дифузія з’єднує частинки в твердий метал.

На прес{0}}та-агломерат припадає 89% обсягу порошкової металургії, яка виробляє автомобільні трансмісії, напрямні клапанів двигунів і структурні компоненти. Допуски на розміри досягають ±0,1 мм для осьових розмірів з мінімальною вторинною механічною обробкою. Процес досягає 85-95% теоретичної щільності, створюючи деталі з контрольованою пористістю для самозмащування або фільтрації.

Річний глобальний обсяг виробництва перевищує 1 мільйон тонн, зосередженого на компонентах автомобільних силових агрегатів, де цей процес знижує витрати на виробництво на 30-50% порівняно з механічною обробкою з прутка.

Лиття металу під тиском

Лиття під тиском металу (MIM) поєднує дрібний металевий порошок (розмір частинок менше 20 мікрометрів) із термопластичним сполучним з об’ємною часткою металу 50-70%. Вихідна сировина надходить у складні порожнини форми за допомогою стандартного обладнання для лиття під тиском, а потім піддається видаленню зв’язування та спіканню для видалення зв’язуючого та сплавлення частинок металу.

Цей процес чудово підходить для виробництва невеликих складних деталей вагою від 0,1 до 100 грамів з допуском на розміри ±0,3-0,5%. Деталі досягають 96-99% теоретичної щільності з механічними властивостями, відповідними кованим металам. Виробництво MIM дає змогу реалізувати геометричні елементи, неможливі за допомогою традиційної обробки: внутрішні різьби, виточення, численні отвори під різними кутами та зміни товщини стінки.

Виробники медичного обладнання використовують MIM для хірургічних інструментів, ортодонтичних брекетів і компонентів імплантатів. Промисловість вогнепальної зброї виробляє невеликі прецизійні деталі, такі як спускові гачки та запобіжні механізми. Побутова електроніка виграє від компонентів шарнірів, лотків для SIM-карт і корпусів роз’ємів виробництва MIM-.

Глобальний ринок MIM зріс з 382 мільйонів доларів США у 2004 році до понад 1,5 мільярда доларів США у 2015 році, причому найбільше зростання відбулося в Азії, де автомобільна електроніка та споживчі товари стимулюють попит.

Адитивне виробництво

Технології тривимірного друку металу-плавлення порошкового шару, спрямоване осадження енергії та струменеве сполучення-створюють деталі шар за шаром із металевого порошку. Вибіркове лазерне плавлення (SLM) використовує лазери для сплавлення шарів порошку 20-100 мікрометрів, створюючи повністю щільні деталі зі складною внутрішньою геометрією.

Аерокосмічні компанії друкують титанові кронштейни та структурні компоненти, які зменшують вагу на 40-65% завдяки оптимізації топології та решітчастих структур. GE Aviation виробляє паливні форсунки, що поєднують 20 окремих компонентів в одні надруковані на 3D-принтері деталі, усуваючи збірку та покращуючи продуктивність.

Медичні програми включають-спеціальні імплантати для пацієнтів, які відповідають даним комп’ютерної томографії, скорочують час хірургічного втручання та покращують припасування. Порошок кобальтового-хромового сплаву створює зубні коронки та мости, тоді як титан виготовляє ортопедичні імплантати з пористою поверхнею, що сприяє вростанню кістки.

Технологія дозволяє швидко створювати прототипи,-малосерійне виробництво та виготовлення запасних частин без інвестицій у інструменти. Однак вартість порошку ($50-300 за кілограм) і повільніші темпи виготовлення обмежують застосування для великого-виробництва, де прес-та агломерація або MIM виявляються економічнішими.

Основні сфери застосування

Автомобільний

Автомобільний сектор споживає 64,9% обсягу виробництва металевого порошку. Компоненти трансмісії, як-от втулки синхронізаторів, шатуни та кришки корінних підшипників, використовують здатність порошкової металургії майже до -чистої-форми, щоб зменшити відходи обробки.

Виробники електромобілів все частіше використовують порошкову металургію для сердечників двигунів із використанням м’яких магнітних композитів на основі-заліза. Ці матеріали мінімізують втрати на вихрові струми, водночас створюючи складні тривимірні шляхи потоку, неможливі для ламінованої сталі. Порошкове-виробництво також виробляє мідні та нікелеві порошки для струмоприймачів акумуляторних електродів.

Порошкове кування-ущільнення порошку в преформи, а потім гаряче кування до повної щільності-виробляє шатуни, поєднуючи ефективність порошкової металургії з властивостями кування. Цей гібридний процес займає 30% світового ринку автомобільних зчіпних тяг.

Аерокосмічна промисловість і оборона

Аерокосмічне застосування потребує високого співвідношення міцності-до-ваги та термостійкості. У компонентах турбінного двигуна використовуються порошки суперсплаву на основі-нікелю (Inconel 718, Hastelloy X), які зберігають міцність вище 600 градусів. За допомогою гарячого ізостатичного пресування ці деталі мають щільність, близьку до-теоретичної, з механічними властивостями, що відповідають або перевищують еквіваленти лиття.

Титановий порошок створює структурні компоненти, кріплення та гідравлічні фітинги, поєднуючи легку вагу та стійкість до корозії. Адитивне виробництво титану зменшує співвідношення куп-до-виходу з 12:1 до 2:1, скорочуючи відходи матеріалу на 83% порівняно з механічною обробкою із заготовок.

Оборонні підрядники виготовляють бронебійні -снаряди та кумулятивні гільзи, використовуючи порошки вольфраму й танталу, оброблені методом порошкової металургії. Висока щільність тугоплавких металів (19,3 г/см³ для вольфраму) і температура плавлення вище 3000 градусів підходять для екстремальних балістичних застосувань.

Медичні та стоматологічні

Біосумісні порошки титану та кобальт-хрому домінують у виробництві медичних імплантатів. Для ендопротезування кульшового та колінного суглобів використовується плазмо-розпилений титановий порошок, сформований за допомогою адитивного виробництва або MIM, створюючи пористі поверхні з пористістю 40–60%, які сприяють остеоінтеграції.

Хірургічні інструменти все частіше використовують виробництво MIM з порошком з нержавіючої сталі 17-4PH або 420. Цей процес створює складні щипці, захвати та лапароскопічні інструменти з гострими краями та точними допусками, зберігаючи стійкість до корозії для повторної стерилізації.

Зуботехнічні лабораторії використовують кобальто-хромовий порошок для металевих каркасів, що підтримують порцелянові коронки та мости. Селективне лазерне плавлення виготовляє ці каркаси безпосередньо з цифрових сканів, усуваючи традиційне лиття з-воску, покращуючи точність підгонки.

Електроніка та енергетика

Порошки міді та срібла використовують у багатошарових керамічних конденсаторах, друкованих схемах і струмопровідних клеях. Розмір частинок менше 1 мікрометра дозволяє друкувати тонкі сліди ланцюгів трафаретним друком. Провідність срібного порошку перевищує мідь, але коштує 500-800 доларів США за кілограм порівняно з 15-25 доларів США за кілограм міді.

Системи відновлюваної енергетики використовують компоненти порошкової металургії. Коробки передач вітряних турбін містять шестерні зі спеченої сталі, тоді як для виробництва сонячних елементів використовується алюмінієва пудра в струмопровідних пастах. У виробництві паливних елементів використовується нікелевий порошок у структурах пористих електродів, а виробництво акумуляторів все більше покладається на мідні порошки для високо-електродних струмоприймачів.

Характеристики порошку та контроль якості

Гранулометричний склад

Розподіл частинок за розміром сильно впливає на обробку та кінцеві властивості. Вузький розподіл (від 10 до 45 мікрометрів) забезпечує постійний потік порошку та щільність упаковки, критичну для автоматизованих систем. Більш широкий розподіл (15-106 мікрометрів) може забезпечувати краще ущільнення, але є ризик сегрегації під час транспортування.

Для адитивного виробництва зазвичай потрібні частинки розміром від 15-45 мікрометрів для плавлення шару порошку та 45-106 мікрометрів для спрямованого осадження енергії. Вихідна сировина MIM використовує набагато дрібніший порошок (2-20 мікрометрів) для досягнення високої міцності в неспеченому стані та здатності до спікання. Пресування й агломерація забезпечує більш грубий розподіл (45-150 мікрометрів), де сипучість порошку має менше значення, ніж стисливість.

Сферичність і морфологія

Сферичні частинки від розпилення газу демонструють значення витратоміра Холла 25-35 секунд на 50 грамів, що вказує на чудовий потік. Нерегулярні порошки, розпилені водою, можуть не текти вільно, але стискаються на 10-15% краще під еквівалентним тиском, що сприяє звичайній порошковій металургії.

Форма частинок впливає на щільність упаковки та поведінку спікання. Сферичні частинки упаковуються до 60-65% теоретичної щільності в сипучому наповненні, тоді як нерегулярні частинки досягають 50-55%. Під час спікання нерегулярні частинки з більшою площею поверхні спікаються швидше, скорочуючи необхідний час і температуру.

Хімічна чистота

Вміст кисню критично впливає на механічні властивості, особливо реактивних металів. Газ-розпилений титан підтримує вміст кисню нижче 0,13%, тоді як-водорозпилені варіанти можуть перевищувати 0,5%. Кожне збільшення кисню на 0,1% може знизити пластичність титану на 20-30%.

Азот і вуглець також потребують контролю. Порошки з нержавіючої сталі націлюють вміст вуглецю нижче 0,08%, щоб запобігти осадженню карбіду хрому, що спричиняє міжкристалітну корозію. Вміст азоту в алюмінієвих порошках повинен бути нижче 0,01%, щоб уникнути пористості під час спікання.

Видима щільність і щільність натиску

Уявна щільність вимірює масу порошку на одиницю об’єму в сипучому наповненні, зазвичай 2,5-4,5 г/см³ для сталевих порошків. Щільність після механічної вібрації досягає 4,0-5,2 г/см³, що вказує на ефективність упакування частинок. Висока щільність нанесення корелює з хорошою стисливістю та рівномірною щільністю необробленої частини.

Співвідношення між водопровідною та уявною щільністю-коефіцієнт Хауснера-вказує на текучість. Коефіцієнти нижче 1,25 вказують на хороші характеристики текучості; коефіцієнти вище 1,4 вказують на погану текучість, що вимагає технологічних допоміжних засобів або альтернативних характеристик порошку.

Ринкові тенденції та перспективи

Ринок металевого порошку демонструє стійке зростання за багатьма показниками. Розмір ринку збільшився з 7,52 мільярдів доларів США у 2023 році до прогнозованих 13,0 мільярдів доларів США до 2032 року, що становить 6,3% річних темпів зростання.

Азіатсько-Тихоокеанський регіон лідирує в споживанні з 36,4% глобальної частки ринку, завдяки виробництву автомобілів у Китаї, Індії та Японії. Попит у Північній Америці зростає на 5,7% щорічно завдяки застосуванню в аерокосмічній та оборонній промисловості, а також розширенню впровадження адитивного виробництва.

Адитивне виробництво є найшвидше{0}}зростаючим сегментом, хоча прес-та-агломерація зберігає 89% частки обсягу завдяки застосуванню в автомобілях. Лиття під тиском металу демонструє особливу силу в медичних пристроях і побутовій електроніці, виграючи від тенденцій мініатюризації та складних вимог до геометрії.

Екологічні міркування стимулюють ініціативи щодо переробки. Виробництво порошку з металевого брухту, а не з первинної руди, зменшує споживання енергії на 60-75%, одночасно скорочуючи викиди парникових газів. Кілька виробників тепер пропонують порошки із сертифікованим вмістом вторинної сировини, задовольняючи вимоги екологічності без шкоди для продуктивності.

Технологія виробництва порошку продовжує розвиватися. Ультразвукове розпилення дозволяє точно контролювати розмір частинок із розмірами партій до 1 кілограма, підтримуючи дослідження та розробку індивідуальних сплавів. Плазмовий процес з обертовим електродом (PREP) виробляє найбільш сферичні та найчистіші порошки для критичних аерокосмічних застосувань, а останні вдосконалення зменшують витрати на рівень розпилення газу.

Перетин порошкової металургії з виробництвом електромобілів створює нові можливості. М’які магнітні композити для двигунів, мідні порошки для електродів акумуляторів, а також полегшення завдяки алюмінієвим і титановим порошкам позиціонують металевий порошок як важливий для електрифікації транспорту.

Часті запитання

Від чого залежить вартість металевих порошків?

Ціна металевого порошку залежить від вартості основного металу, методу виробництва, діапазону розмірів частинок і вимог до чистоти. Водо-розпилений залізний порошок коштує 3-5 доларів США за кілограм, тоді як газ-розпилений титановий порошок коштує від 50-150 доларів США за кілограм. Порошки аерокосмічного суперсплаву, виготовлені за допомогою плазмового розпилення, можуть перевищувати 300 доларів США за кілограм. Більш дрібні частинки та щільніший розподіл викликають високу ціну через нижчий вихід під час виробництва.

Чи можна переробити металеві порошки?

Так, металеві порошки легко переробляються. Невикористаний порошок із адитивного виробництва можна просіяти та використати повторно, хоча поглинання кисню обмежує цикли повторного використання до 3-5 перед тим, як властивості погіршаться. Спечені деталі та механічна стружка з компонентів порошкової металургії розплавляються та повторно розпилюються у свіжий порошок. Процес переробки споживає на 60-75% менше енергії, ніж виробництво порошку з руди, зберігаючи еквівалентні властивості матеріалу.

Як безпечно зберігати металеві порошки та поводитися з ними?

Металеві порошки вимагають зберігання в герметичних контейнерах в атмосфері інертного газу, щоб запобігти окисленню. Дрібний порошок (менше 75 мікрометрів) може утворювати вибухонебезпечні хмари пилу, що потребує заземленого обладнання, інструментів, що не дають іскри, та належної вентиляції. Реактивні метали, як-от алюміній і титан, потребують особливо обережного поводження-вплив води може спричинити бурхливу реакцію з дрібним алюмінієвим порошком. Промислові підприємства відповідають стандартам OSHA щодо горючого пилу та вказівкам NFPA 484 щодо безпечної обробки порошку.

Яка різниця міжВиробництво МІМі традиційна порошкова металургія?

У виробництві MIM використовується набагато більш дрібний порошок (2-20 мікрометрів проти 45-150 мікрометрів), змішаний із термопластичним сполучним, що дає змогу формувати складні форми під тиском. Традиційна порошкова-та-агломераційна металургія пресує порошок безпосередньо в твердих штампах, обмежуючи геометричну складність. Щільність MIM досягає 96{10}}99% і може створювати внутрішні різьби, виточки та складні деталі поверхні, тоді як пресування та спікання зазвичай досягають щільності 85-95% із простішими геометріями, але обробляють більші деталі та пропонують швидші виробничі цикли для компонентів середньої складності.
