Ми беремо цю тему, щоб почати дізнатися про різновид шпильки на 3 Формантах пластини, тому що між 3 пластин і 2 пластинці має кілька різних функцій Pin.

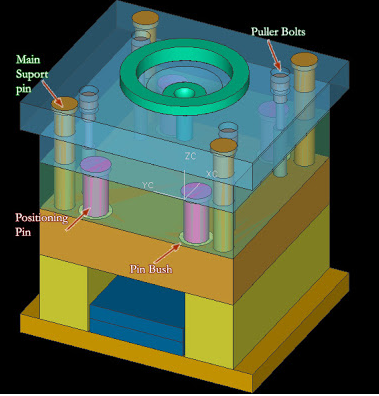

В основному 3 пластини для підтримки основної конструкції мають 3 виду Pin. На малюнку нижче
(Натисніть на картинку, щоб збільшити)
3 частина Pin є
1. Основна підставка підтримки
2. Позиціонування Pin
3. Болти шліфувальні
Ці шпильки підтримуватимуть як відкриття, так і закривання 3 типорозміру інжекційного прес-форми. Функція кожного штифта
Основна підставка підтримки
Цей штирь повністю підтримує порожнину, а бігун пластини, коли прес-форм відкритий, коли ми купуємо основу плитки з виготовлювача, вони завжди мають точний діаметр опорної шпильки, який нам потрібний, він був розрахований, але якщо ваша частина точності, то це забезпечить, розраховуючи Відхилення цих штифтів, викликане пластинкою порожнини та бігункою.
Переконайтеся, що прогин шпильки не більше 0,1 мм, вибирайте більший діаметр шпильки, коли відхилення велике.
Позиціонування Pin
Оскільки штифт підтримки не є точним при закритті, ми потребуємо більш точної направляючої частини, ця частина також називається Guide Pin, адже вона буде керувати узголів'ями основних та порожнистих. Використовуйте цю частину з Бушем у високоточній частині, іноді нам потрібні більше одного Позиціонувального Pin, ми також можемо додати блоковий довідник, набір конічних блоків, набір конічних штифтів та інші інструменти позиціонування з високою точністю.
Болти для витяжки
Болти з витягуванням не підтримують ніяких пластин, ця частина фактично включає в себе відкриту частину трьох пластин.
Працюючи разом з блоком напруги або магнітом, ця частина буде робити лінію розмежування на стриптизерській пластині та верхній пластині, ця лінія розщеплення використовується для того, щоб забезпечити відрізання сплюса від насадки.
Відсік відсікання Відкриття становить близько 5-10 мм, залежить від великої кількості цвіль.
Подивіться на малюнок нижче, щоб дізнатись про довжину кожного Pin.
