Розуміння технології виробництва цвілі
Вичерпний посібник з принципів, процесів та інновацій у сучасному виробництві цвілі
Виробництво цвілі
Світ виробництва різко розвивався за минуле століття, а технологія виробництва цвілі стоїть на передньому плані промислових інновацій. В основі сучасного виробництва лежить складний процес створення форм для ін'єкцій, які служать основою для маси -, що виробляє незліченну кількість пластикових продуктів, якими ми використовуємо щодня. Від автомобільних компонентів до медичних приладів, побутові прилади до електронних кожухів, форми для ін'єкцій дозволяють створювати складні форми з неабиякою точністю та ефективністю.
Розуміння технічних процесів, що стоять за виробництвом цвілі, є важливим для тих, хто бере участь у виробничій галузі. Чи працюєте ви зКомпанія з ліпленням для ін'єкційабо прагнути зрозуміти, якна замовлення пластикове ліпленняРобота, цей всеосяжний посібник проведе вас через основні принципи та практичне застосування технологій виробництва цвілі.
Встановлення процедур обробки деталей цвілі відповідає суворим інженерним принципам, які забезпечують ефективність якості, ефективності та витрат -. Розробляючи форми для ін'єкцій, виробники повинні дотримуватися кількох основних принципів, які регулюють весь виробничий процес.
Первинний принцип передбачає досягнення оптимального використання матеріалів, зберігаючи при цьому максимально можливу точність. Сучасні форми для ін'єкцій потребують допусків, виміряних у мікрометрах, вимагаючи ретельного планування на кожному етапі.
Процедура обробки, як правило, починається з ретельного аналізу конструкції деталей з подальшим вибором матеріалів, визначенням послідовностей обробки та встановленням протоколу контролю якості.
Якісні контрольно -пропускні пункти інтегровані протягом усього процесу. До них відносяться розмірні перевірки після кожної основної операції, вимірювання обробки поверхні та випробування на складі. Для ін'єкційних форм, що використовуються в критичних додатках, таких як медичні пристрої або аерокосмічні компоненти, додаткові етапи перевірки можуть включати сертифікацію матеріалу та не - деструктивне тестування.
Аналіз процесів цвілі
Аналіз процесів являє собою критичну фазу у виробництві цвілі, де інженери оцінюють виробництво кожного компонента та виявляють потенційні проблеми до початку фактичного виробництва. Цей аналітичний підхід є важливим при роботі з компаніями з лиття ін'єкцій, щоб переконатися, що кінцевий продукт відповідає всім специфікаціям.
Аналіз починається з геометричної оцінки. Інженери вивчають складність форм, визначення особливостей, які можуть створювати виробничі проблеми. Для ін'єкційних форм особлива увага приділяється підрізанню, тонких стінах та глибоких ребер, які можуть впливати як на виробництво форми, так і на її продуктивність під часПроцес ін'єкційного лиття.
Матеріальні властивості відіграють вирішальну роль в аналізі процесів. Різні сталеві оцінки пропонують різні комбінації твердості, обробки та стійкості до зносу. Для ін'єкційних форм, які вироблятимуть мільйони частин, вибір правильного матеріалу може означати різницю між вигідним виробництвом та дорогою передчасною невдачею.
Також слід проаналізувати теплову поведінку форм впорскування під час роботи. Варіації температури під час циклу формування можуть спричинити розмірні зміни, які впливають на якість частини. Аналіз процесів включає обчислення швидкості передачі тепла, ідентифікацію гарячих точок та розробку відповідних каналів охолодження для підтримки оптимального розподілу температури.
Порожній та довідковий вибір для деталей цвілі
Вибір відповідних променів та орієнтирів є основою успішного виробництва цвілі. Для ін'єкційних форм, це рішення впливає не тільки на ефективність виробництва, але й на якість кінцевих продуктів та виробничі витрати.
Порожній вибір передбачає вибір початкової форми сировини, з якої будуть виготовлені компоненти цвілі. Параметри діапазон від простих прямокутних блоків до майже - net - порядок або кастинги форми. Вибір залежить від факторів, включаючи складність остаточної частини, обсяг виробництва та наявного виробничого обладнання.
Матеріальний стан заготовки не менш важливий. Деякі послуги з ліпленням ін'єкцій вважають за краще працювати з відпаленими матеріалами, які простіше машини, застосовуючи затвердіння після грубої обробки. Інші вибирають до - загартовані матеріали, які підтримують розмірність стабільності протягом усього виробничого процесу.
Вибір довідки або встановлення даних є вирішальним для підтримки точності протягом усього виробничого процесу. Первинні дані, як правило, вибираються на основі функціональних вимог форми. Для ін'єкційних форм лінія розлуки часто служить основним посиланням, оскільки вона безпосередньо впливає на якістьвведений формований пластикчастини.
Методи встановлення маршрутів обробки для деталей цвілі
Послідовність роботи
Грубі операції з обробки, як правило, проводяться спочатку, щоб видалити основну частину зайвого матеріалу, поки заготовка все ще знаходиться у відносно м'якому стані. Після цього, якщо потрібно, термічна обробка, напів - закінчуючи операції, і, нарешті, точні операції з обробки. Для ін'єкційних форм послідовність також може включати спеціалізовані операції, такі як EDM для складних порожнин або лазерна гравіювання для застосування текстури.
Розширені технології
П'ять - Центри обробки осі можуть завершити складні геометрії в меншій кількості налаштувань, зменшуючи кумулятивні помилки та покращуючи якість поверхні. Для певних форм ін'єкційних технологій виробництва добавок включаються для створення конформних каналів охолодження, які неможливо було б виробляти традиційними методами.
Вибір верстатів
Сучасні машини з ЧПУ пропонують різні можливості, від високих центрів обробки швидкості -, оптимізовані для алюмінієвих та м'яких сталей до важких - митних машин, розроблених для видалення великої кількості матеріалу із загартованих сталей. Наявність та здатність обладнання часто диктують можливі маршрути переробки для ін'єкційних форм.
Оптимізація та моделювання
Алгоритми оптимізації та програмне забезпечення для моделювання тепер відіграють вирішальну роль у плануванні маршруту. Ці інструменти можуть оцінити мільйони можливих послідовностей для визначення найбільш ефективного шляху, враховуючи такі фактори, як зношування інструментів, доступність машини та рівень навичок оператора. Для високого - об'ємне виробництво форм впорскувальних форм, навіть невеликі поліпшення можуть призвести до значної економії витрат.
Обробка надбавок, розміри процесу та допуски
Визначення відповідних допустихів обробки та встановлення розмірів процесу з відповідними допусками є одним з найважливіших аспектів виробництва цвілі. Ці рішення безпосередньо впливають на якістьпластикові форми для ін'єкційта ефективність всього виробничого процесу.
Обробка надбавок повинна враховувати кілька факторів, включаючи видалення матеріалу під час кожної операції, потенційне спотворення від термічної обробки та вимоги до обробки поверхні. Для ін'єкційних форм типовий прибуток для обробки коливається від 0,5 мм до 3 мм на поверхню, залежно від розміру та складності компонента.
Визначення розмірів процесу вимагає ретельного розгляду сукупних ефектів кожної виробничої операції. Інженери повинні працювати назад від кінцевих розмірів, додаючи відповідні надбавки для кожної запланованої операції. Для ін'єкційних форм, які проходять термічну обробку, слід включити додаткову допомогу для компенсації потенційних спотворень або росту.
Розподіл толерантності у виробництві цвілі відповідає ієрархічному підходу. Критичні розміри, які безпосередньо впливають на функцію ін'єкційних форм, таких як розміри порожнини та закриті - відключені поверхні, отримують найгірші допуски. Вони можуть бути вказані як ± 0,005 мм або навіть жорсткіші для точних застосувань.
Класи толерантності для ін'єкційних форм
| Тип функції | Типова толерантність | Застосування |
|---|---|---|
| Критичні розміри порожнини | ± 0,005 мм | Точні частини, оптичні компоненти |
| Закрити - вимкнено поверхні | ± 0,01 мм | Всі форми для ін'єкцій |
| Отвори для ежектора | ± 0,015 мм | Стандартні компоненти цвілі |
| Non - критичні особливості | ± 0,1 мм | Основи цвілі, non - функціональні поверхні |
Вибір обладнання для переробки
Вибір відповідного обладнання для переробки є основоположним для успішного виготовлення цвілі. Вибір машини безпосередньо впливає на якість продукції, ефективність виробництва та, зрештою, конкурентоспроможністьПослуги з ліплення ін'єкційна світовому ринку.

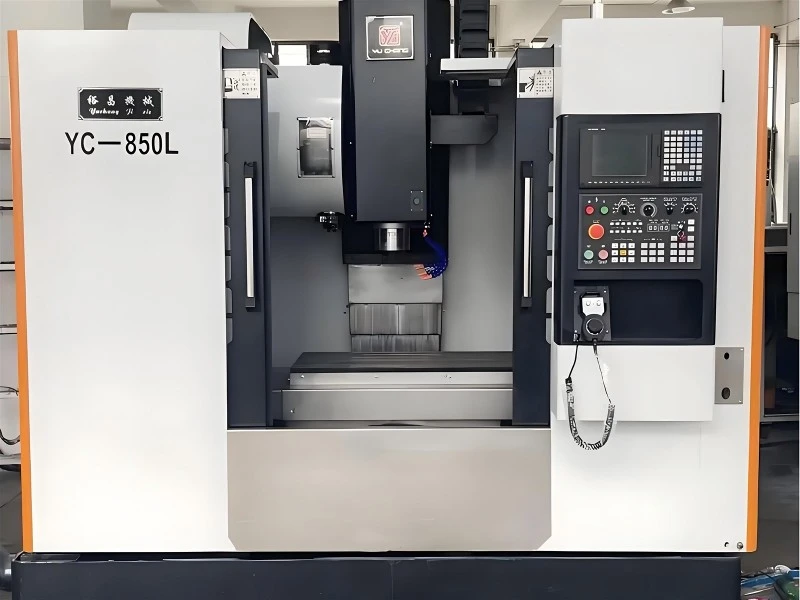

Центри обробки ЧПУ
Три - Осі машини забезпечують універсальність для більшості компонентів цвілі, тоді як п’ять - осі машини переважають при створенні складних геометріях. Високі - Центри обробки швидкості зі швидкістю шпинделя, що перевищують 30 000 об / хв, особливо цінні для обробки обробки на затверділих сталевих компонентах, що використовуються у формах ін'єкцій.

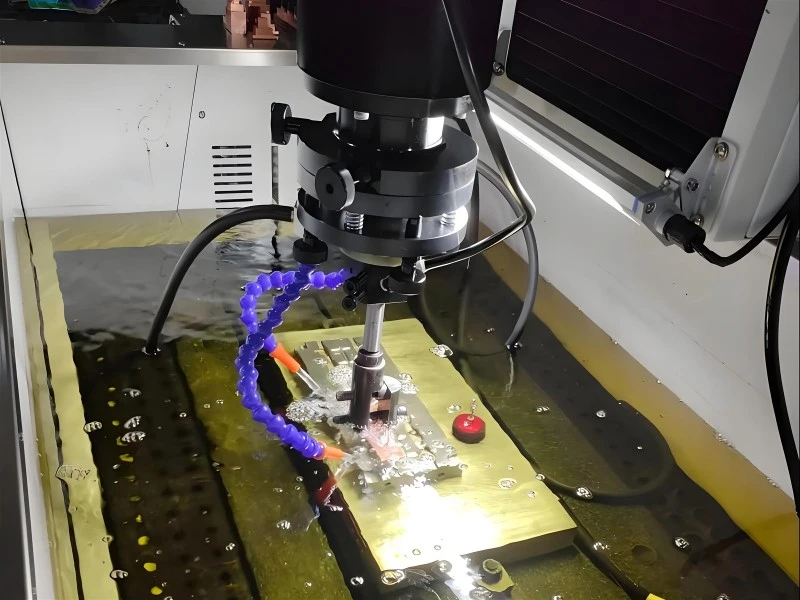

Обладнання EDM
Машини проводу EDM забезпечують виняткову точність функцій через - і є неоціненними для виробництва точних отворів для ежектора. Машини EDM EDM переважають у створенні глибоких порожнин з гострими куточками, яких було б неможливо досягти за допомогою звичайної обробки форм впорскування.
Шліфувальне обладнання
Необхідні для досягнення точних розмірів та чудових оздоблень поверхні, необхідних у високих - якості ін'єкційних форм. Вдосконалені шліфувальні машини з автоматичним колесом можуть підтримувати допуски ± 0,002 мм над розширеними виробничими пробіжками.
Вимірювання та інспекційне обладнання є однаково критичним для забезпечення якості форм впорскування. Координатні вимірювальні машини (CMM) забезпечують комплексну розмірну перевірку, тоді як оптичні та лазерні системи сканують, забезпечують швидкий огляд складних поверхонь.
Для ін'єкційних форм з критичними текстурами поверхні, для перевірки характеристик поверхневих характеристик може знадобитися спеціалізоване обладнання, таке як конфокальні мікроскопи або інтерферометри білого світла. Інтеграція технологій автоматизації та промисловості 4.0 перетворює критерії вибору обладнання з сучаснимиКомпанії для лиття ін'єкційВсе більш вимогливий зв’язок IoT для реального моніторингу часу -.
Тематичні дослідження в розробці процедури обробки
Вивчення реальних - Всесвітніх прикладів розробки процедури обробки дає цінну інформацію про практичне застосування принципів виробництва цвілі. Ці приклади демонструють, як теоретичні поняття перетворюються на успішне виробництво форм -форм для різних галузей.
Автомобільна введення форми зі складноюГеометрія
Складна автомобільна форма для впорскування, яка потребує декількох ковзаючих ядер та складних каналів охолодження, представляла значні проблеми. Основна порожнина вимірювала 800 мм х 600 мм х 300 мм глибиною, що містить численні підрізки та дрібні деталі.
Процедура обробки розпочалася з грубої обробки, використовуючи велику козлову машину - в стилі ЧПУ, видаливши приблизно 85% надлишкового матеріалу в відпаленому стані. Після цього відбулося стрес - рельєфна термічна обробка, щоб мінімізувати ризики спотворення.
Операції закінчення SEMI - використовували високий центр обробки швидкості- зі спеціалізованим довгим інструментом -. Після вакуумної термічної обробки до 48 - 50 HRC, закінчіть операції з обробки, досягнуті кінцевими розмірами в межах ± 0,01 мм допуск. Система охолодження поєднує звичайне буріння з виробництвом добавок для конформних каналів у районах з високим нагріванням.

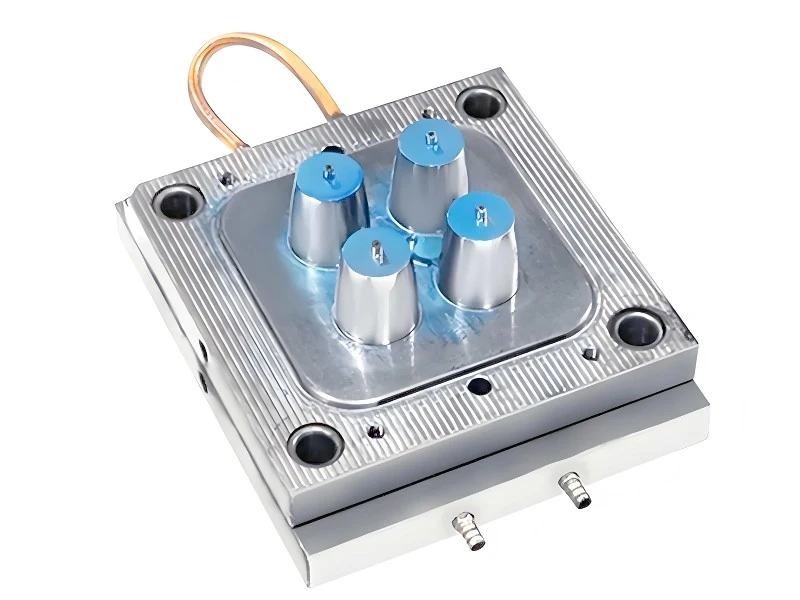

Медичні прилади для ін'єкційних форм
Ін'єкційні форми для медичних приладів стикаються з додатковими регуляторними вимогами, що ускладнюють розробку процедури. Кожен крок вимагала детальної документації та валідації з декількома точками огляду та 100% розмірною перевіркою критичних ознак.
Вимоги до поверхні RA 0,025 мкм потребували мульти - етапного процесу полірування, що прогресує від 400-GRIT до 8000-грі-діамантової пасти. Протоколи чистого приміщення були реалізовані для остаточного складання та тестування для запобігання забрудненню.
Сертифікація матеріалів та простежуваність підтримувались протягом усього виробництва, з особливою увагою до вимог біосумісності. Кінцеві форми для ін'єкцій пройшли суворі тестування на перевірку, щоб переконатися, що вони можуть послідовно виробляти деталі, що відповідають суворим стандартам якості, необхідними для медичних застосувань.
Високий - Об'ємні споживчі продукти
Для високих споживчих товарів - підхід підкреслював ефективність та послідовність. Форма для ін'єкцій була розроблена за допомогою стандартизованих компонентів, де це можливо, що дозволяє економії масштабу у виробництві.
Процедура обробки була зосереджена на автоматизації, а робототехнічні системи обробляють передачу заготовки між операціями. Цей підхід зменшив витрати на оплату праці та покращив узгодженість у багатьох однакових формах для ін'єкцій, необхідних для виробничих систем порожнини.
Особлива увага приділялася продовженню терміну експлуатації цвілі, з зносом - стійкими покриттями, застосованими до критичних поверхонь. Процес виробництва включав заплановані пункти профілактичного обслуговування для максимального часу роботи та підтримки якості частини протягом прогнозованого 5 -мільйонного терміну експлуатації циклів у ін'єкційних формах.
По мірі того, як технологія продовжує розвиватися, процеси виробництва цвілі стають все більш досконалими. Інтеграція алгоритмів штучного інтелекту та машинного навчання починає революціонізувати, як розробляються та оптимізовані процедури обробки. Ці системи можуть проаналізувати величезну кількість історичних даних про виробництво для виявлення оптимальних параметрів для нових форм для введення, що потенційно скорочує час розвитку на 30-40%.
Міркування щодо стійкості також переробляють практику виготовлення цвілі. Сучасні компаній з лиття ін’єкцій реалізують принципи кругової економіки, розробляючи форми для ін'єкцій для легшого оновлення та переробки. Процедури обробки зараз часто включають положення стандартизації компонентів та модульну конструкцію, полегшення обслуговування та продовження терміну експлуатації цвілі.
Цей підхід не тільки зменшує вплив на навколишнє середовище, але й забезпечує економічні вигоди за рахунок зменшення споживання матеріалів та відходів. Тенденція до оцифрування розширюється протягом усього процесу виготовлення форм, з цифровою технологією -близнюком, що дозволяє віртуальним тестуванню та оптимізації ін'єкційних форм до початку фізичного виробництва.
Майбутнє виробництва цвілі
Глобальний характер сучасного виробництва запровадив нові виклики та можливості у виробництві цвілі. Компанії для лиття ін'єкцій часто співпрацюють на континентах, вимагаючи стандартизованих підходів до розробки процедури обробки. Міжнародні стандарти, такі як ISO 9001 та IATF 16949, забезпечують рамки для забезпечення послідовності та якості незалежно від місця розташування виробництва.
Ця глобалізація також сприяла обміну знаннями, з найкращими практиками розвитку процедури обробки, що швидко поширюється по всій галузі. Поля технології виробництва цвілі продовжує швидко просуватися, зумовлене збільшенням вимог до якості, ефективності та стійкості.
Успіх у сучасному виробництві цвілі вимагає не лише технічної експертизи, але й здатності адаптуватися до змінних вимог та технологій. Незалежно від роботи з усталеними компаніями з лиття ін'єкцій або розробкою нових спеціальних розчинів для лиття пластику, основні принципи ретельного планування, систематичного аналізу та постійного вдосконалення залишаються постійними. По мірі того, як галузь продовжує розвиватися, ті, хто опановує ці основні поняття, використовуючи нові технології, будуть найкращими для вирішення проблем та можливостей завтрашнього виробничого ландшафту.
Висновок
Подорож від сировини до готової форми для ін'єкцій передбачає незліченну кількість рішень та операцій, кожен з яких сприяє успіху кінцевого продукту. Дотримуючись встановлених процедур, залишаючись відкритими для інновацій, виробники можуть виробляти форми для ін'єкцій, які відповідають найвищим стандартам якості та продуктивності.
Цей баланс між перевіреними методами та новими технологіями продовжуватиме визначати досконалість у виробництві цвілі на довгі роки. Розуміння всебічної рамки від початкового планування процесів за допомогою вибору обладнання та перевірки процедур є важливим для тих, хто бере участь у виробництві форм впорскувань.
