Що таке корозійна стійкість?

Корозійна стійкість — це здатність матеріалу протистояти хімічній деградації, спричиненій реакціями навколишнього середовища, насамперед окисленням. Ця властивість визначає, наскільки добре метали, сплави та інші матеріали зберігають свою структурну цілісність під впливом вологи, кисню, кислот, солей та інших корозійних агентів.

Розуміння основ корозійної стійкості

Деградація матеріалу через корозію відбувається за електрохімічними принципами. Коли поверхня металу контактує з корозійними елементами, утворюється електрохімічна комірка, де окислення відбувається в анодних ділянках, а відновлення відбувається в катодних ділянках. Стійкість матеріалу залежить або від внутрішніх властивостей-таких як вміст хрому в нержавіючих сталях, який створює захисні оксидні шари-або застосованих методів захисту, зокрема покриттів, інгібіторів і систем катодного захисту.

Різниця між стійкістю до корозії та швидкістю корозії має велике значення. Стійкість вказує на запобіжну здатність, тоді як швидкість вимірює фактичну швидкість деградації. Матеріали з високим опором уповільнюють або запобігають ініціації корозійних реакцій, тоді як швидкість корозії кількісно визначає прогресування наявного пошкодження, зазвичай вимірюється в міліметрах на рік або в міліах на глибину проникнення.

Ключові механізми стійкості до корозії

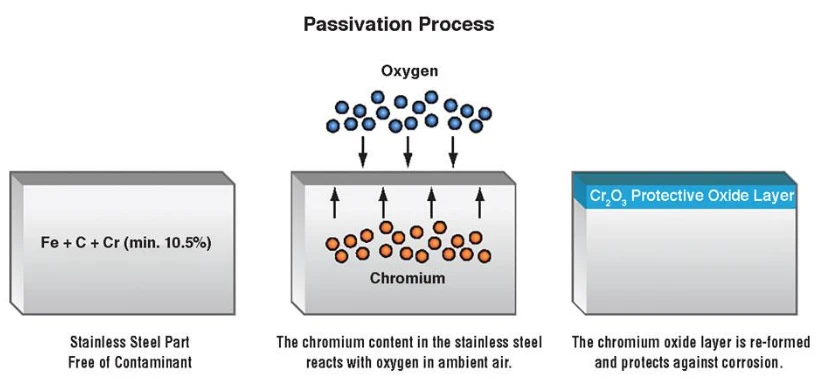

Утворення пасивної плівки є основним захисним механізмом у багатьох корозійно{0}}стійких сплавах. Наприклад, нержавіюча сталь утворює шар оксиду хрому товщиною лише нанометрів, який само-відновлюється під час подряпин у присутності кисню. Цей процес пасивації блокує подальше окислення, запобігаючи потраплянню кисню до основного металу. Стабільність шару залежить від концентрації хрому-мінімальний вміст хрому 10,5% визначає класифікацію нержавіючої сталі.

Алюміній і титан використовують подібні стратегії, утворюючи тонкі шари оксиду алюмінію та діоксиду титану відповідно. Ці пасивні плівки демонструють різні характеристики: алюмінієвий шар особливо добре працює в морському середовищі, тоді як титанова плівка витримує екстремальні умови хімічної обробки та температури. Швидкість утворення та довговічність цих захисних шарів прямо корелюють із загальною стійкістю матеріалу до корозії.

Модифікації сплавів підвищують стійкість кількома шляхами. Добавки молібдену покращують стійкість до точкової корекції в хлоридних середовищах. Нікель підвищує загальну корозійну стійкість і стабілізує аустенітні структури. Азот зміцнює пасивний шар і підвищує стійкість до точкової корекції. Формула еквівалентного числа опору пітінгу (PREN)-PREN=%Cr + 3.3(%Mo) + 16(%N)-кількісно визначає ці внески, причому вищі значення вказують на кращу стійкість до локальної корозії.

Типи вимог до корозії та стійкості

Рівномірна корозія

Ця найбільш передбачувана форма атакує всю відкриту поверхню відносно рівномірно. Атмосферна корозія сталі є прикладом рівномірного впливу, коли вся поверхня поступово перетворюється на оксид заліза. Стратегії стійкості зосереджені на бар’єрному захисті за допомогою покриттів або вибору матеріалів із низькою загальною швидкістю корозії в робочому середовищі.

Локалізовані форми корозії

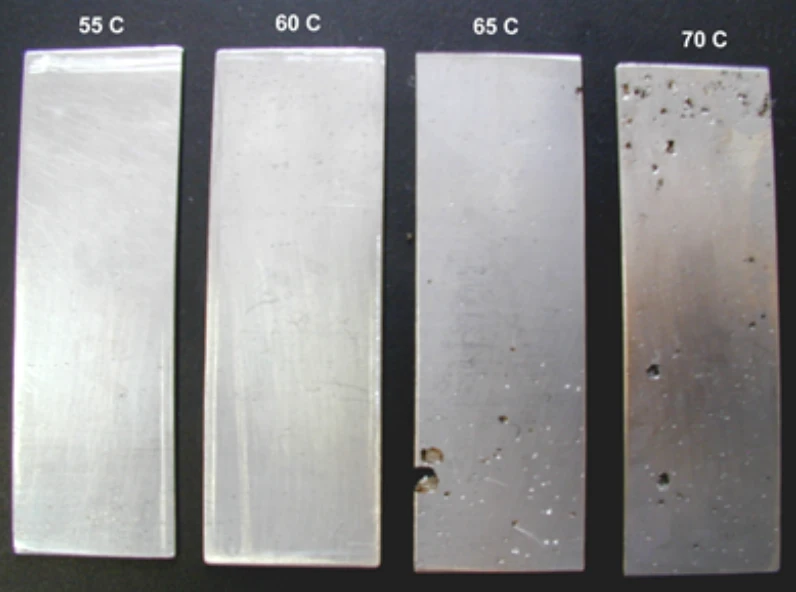

Точкова корозія створює невеликі отвори, які глибоко проникають у матеріал, часто приховані під продуктами корозії. Особливо вразливі нержавіючі сталі в середовищах,-які містять хлориди. Стійкість вимагає високих значень PREN і ретельного вибору матеріалу на основі концентрації хлоридів і температурних умов.

Щілинна корозія розвивається в захищених зонах, де застійні умови сприяють розвитку агресивної хімії. Щілини під прокладками, різьбові з'єднання і перекриття поверхонь створюють вразливі зони. Критичні значення температури щілини допомагають передбачити опір, а вищі показники вказують на кращу продуктивність.

Міжкристалічна корозія вражає межі зерен, особливо в неправильно термічно-оброблених нержавіючих сталях, де осадження карбіду хрому створює-збіднені хромом зони. Теплова обробка відпалу в розчині та низько{3}}вуглецеві сорти (316L, 304L) запобігають цій сенсибілізації.

Високотемпературна-корозія

Підвищені температури прискорюють численні режими деградації. Окислення перетворює метали в оксиди зі швидкістю, що експоненціально зростає з температурою. Сульфідація відбувається в середовищах,-які містять сірку, як правило, у нафтохімічній переробці. Науглерожування в -атмосфері з високим вмістом вуглецю може перетворити метали на порошок шляхом металевого пилу.

Для стійкості до високих температур потрібні спеціальні сплави. Суперсплави на основі-нікелю зберігають захисні накипи оксиду хрому при температурах понад 1000 градусів. Сплави на основі-заліза з добавками алюмінію утворюють стійкі шари оксиду алюмінію. Прилипання оксидного шару та швидкість росту визначають довгострокову-ефективність.

Вимірювання та кількісна оцінка стійкості до корозії

Електрохімічні методи випробувань

Потенціодинамічні поляризаційні сканування виявляють критичні параметри, включаючи потенціал корозії, щільність струму корозії та потенціал точкової коррозії. Різниця між потенціалом точкової корозії та корозії вказує на запас надійності проти локалізованого впливу. Більша різниця потенціалів відповідає кращому опору.

Електрохімічна імпедансна спектроскопія (EIS) вимірює опір шляхом застосування сигналів змінного струму в діапазоні частот. Модуль імпедансу на низьких частотах корелює із загальною стійкістю до корозії, поєднуючи опір електроліту, опір поляризації та опір пор. Значення понад 10^9 Ом·см² зазвичай вказують на чудовий захист систем із покриттям.

Випробування на вплив навколишнього середовища

Випробування сольовим туманом (ASTM B117) прискорює корозію шляхом тривалого впливу розпиленого 5% розчину хлориду натрію. Незважаючи на те, що стандартизовані 240-годинні або 1000-годинні витримки не повністю репрезентують реальні-умови світу, вони дозволяють порівняти матеріали. Удосконалені покриття можуть збільшити стійкість основи в 36 разів у соляному тумані та в 240 разів у випробуваннях зануренням на основі вимірювань EIS.

Випробування зануренням у певні хімічні середовища надають безпосередньо відповідні дані. Параметри тестування, включаючи концентрацію, температуру, аерацію та тривалість, повинні відповідати умовам експлуатації. Вимірювання втрати ваги та обчислення глибини проникнення дають кількісні показники корозії для порівняння матеріалів.

Вибір матеріалу для стійкості до корозії

Марки нержавіючої сталі

Аустенітні марки (304, 316, 316L) переважають у -корозійно-стійких-застосуваннях загального призначення. Вміст молібдену в сімействі 316 забезпечує чудову стійкість до точкової та щілинної корозії порівняно з 304, що робить його кращим для морських і хімічних середовищ. Низько{9}}вуглецеві L-класи запобігають сенсибілізації під час зварювання.

Феритні нержавіючі сталі (430, 444) пропонують помірну стійкість до корозії з меншою вартістю, ніж аустенітні марки. Їхні магнітні властивості та стійкість до корозійного розтріскування під напругою сприяють певним застосуванням. Однак їхня обмежена пластичність і нижча в'язкість обмежують використання у складних конструкціях.

Марки-загартованих опадами (17-4 PH, 15-5 PH) поєднують корозійну стійкість із рівнем міцності в три-чотири рази вищим, ніж аустенітні типи. Термічна обробка старіння підвищує міцність, зберігаючи прийнятну корозійну ефективність. Аерокосмічні та медичні пристрої часто використовують ці сплави.

Сплави-на основі нікелю

Нікелеві сплави чудово працюють у надзвичайно корозійних середовищах. Сорти Хастеллой стійкі як до окисних, так і до відновних кислот. Сплави інконель зберігають міцність і стійкість при температурах до 1100 градусів. Ці дорогі матеріали виправдовують свою вартість у хімічній обробці, ядерних реакторах і аерокосмічних двигунах, де поломка тягне за собою серйозні наслідки.

Чистий нікель забезпечує чудову стійкість до їдких лугів і кислот, що не -окислюються. Легування з хромом, молібденом і вольфрамом розширює можливості в більш широких хімічних діапазонах. Монель (нікель-мідний сплав) добре працює в морській воді та фтористоводневій кислоті, незважаючи на мінімальний вміст хрому.

Алюмінієві сплави

Плівка натурального оксиду алюмінію забезпечує невід'ємну корозійну стійкість, особливо ефективну в умовах атмосферного впливу. Однак сплави,-що містять мідь, як-от алюміній 2024, виявляють низьку стійкість до агресивних середовищ. Ці високоміцні-аерокосмічні сплави потребують захисного покриття-з чистого алюмінію або Al-Zn покриття, нанесеного під час виробництва, яке діє як бар’єрний, так і тимчасовий шар.

Сплави серії 5000-(алюміній-магній) і серії 6000-(алюміній-магній-кремній) збалансовують стійкість до корозії з помірною міцністю та відмінною зварюваністю. Морські та архітектурні програми широко використовують ці сорти. Анодування додатково посилює захист шляхом штучного потовщення шару оксиду від нанометрів до мікрометрів.

Титан і титанові сплави

Титан утворює винятково стабільну пасивну плівку, яка протистоїть впливу розчинів хлоридів, окислюючих кислот і морської води. Ця стійкість зберігається від кріогенних температур до 300 градусів. Незважаючи на те, що титан дорогий, співвідношення міцності-до-ваги та стійкість до корозії роблять його незамінним в аерокосмічних конструкціях, морському обладнанні та хірургічних імплантатах.

Легування алюмінієм і ванадієм (Ti-6Al-4V) підвищує міцність, зберігаючи чудову міцність. Бета-стабілізовані сплави пропонують покращену формувальність. Проблема полягає в повному спіканні під час виробництва – залишкова пористість погіршує як механічні властивості, так і стійкість до корозії.

Стійкість до корозії при лиття під тиском

Лиття під тиском металу (MIM) виготовляє деталі зі складною{0}}геометрією, властивості яких наближаються до кованих матеріалів, хоча стійкість до корозії вимагає особливої ​​уваги. Процес спікання спричиняє переважне випаровування хрому з поверхонь з нержавіючої сталі, потенційно погіршуючи пасивний шар, який забезпечує захист.

мім виготовленняОбробка міркувань

Деталі MIM з нержавіючої сталі зазвичай досягають 96-98% теоретичної щільності. Залишок пористості створює пори,-з’єднані з поверхнею, які піддають додаткову площу корозійному впливу. Випробування на точкову корозію показує, що MIM 316L може працювати гірше, ніж оброблений матеріал без належної -обробки. Шорсткість поверхні також впливає на поведінку – полірування зменшує шорсткість і покращує стійкість за рахунок мінімізації місць утворення щілин.

Вибір зв’язувальної системи впливає на кінцеві показники корозії. Залишок вуглецю від піролізу сполучного збільшує вміст вуглецю, потенційно спричиняючи осадження карбіду хрому під час охолодження. Ця сенсибілізація знижує стійкість до корозії. Системи з низьким-вуглецевим зв’язком і безкисневі{4}}атмосфери спікання мінімізують ці ефекти.

Методи покращення поверхні

Обробка після-спікання відновлює корозійну стійкість деталей MIM до рівнів кованих{1}}матеріалів. Електрополірування видаляє поверхневий шар-збіднений хромом і створює гладку, пасивну поверхню. Хімічна пасивація в розчинах азотної або лимонної кислоти створює рівномірні пасивні плівки. Ці процеси можуть підвищити продуктивність нержавіючої сталі MIM, щоб зрівнятися або перевершити еквіваленти лиття в загальних випробуваннях на корозію.

Нанесення покриття забезпечує додатковий захист. Фізичне осадження з парової фази (PVD) нітриду титану або нітриду хрому створює тверді корозійно-стійкі поверхні на інструментальних сталях MIM. Гальванічне покриття з нікелем-фосфором або хромом підвищує стійкість для декоративних і функціональних застосувань. Адгезія покриття покращується завдяки здатності MIM майже до -чистої-форми, що мінімізує пошкодження поверхонь під час механічної обробки.

Вибір матеріалу для додатків MIM

MIM 316L домінує в медичних пристроях і харчових продуктах, де потрібна виняткова стійкість до корозії. Його аустенітна структура протистоїть утворенню ямок у рідинах організму та хімікатах для чищення. MIM 17-4 PH забезпечує високу міцність із помірною стійкістю для промислових компонентів. Реакція дисперсійного зміцнення залишається ефективною, незважаючи на термічний цикл спікання.

Titanium MIM забезпечує складну геометрію біомедичних імплантатів із чудовою стійкістю до корозії у фізіологічних середовищах. Однак досягнення повної щільності є складним завданням-неповне спікання залишає взаємопов’язану пористість, що погіршує як міцність, так і стійкість до корозії. Успішний титановий MIM вимагає ретельного вибору порошку, оптимізованого видалення зв’язування та гарячої ізостатичної обробки після-пресування.

Економічний вплив і галузеве значення

Корозія накладає приголомшливий економічний тягар, який оцінюється в 2,5 трильйона доларів США щорічно-, що еквівалентно 3,4% світового ВВП. Ця цифра охоплює прямі витрати, включаючи ремонт, заміну та технічне обслуговування в інфраструктурі, транспорті, комунальному господарстві та промисловості. Непрямі витрати додають ще 552 мільярди доларів на рік через зниження продуктивності, затримки та накладні витрати.

Недавній аналіз показує, що 15-33% річного виробництва сталі замінює корозійний матеріал, що становить 1,6-3,4% глобальних викидів CO₂. Відповідно до кліматичних цільових сценаріїв, лише заміна корозійної сталі може становити 4,1-9,1% загальних викидів CO₂ до 2030 року, що наближається до поточних викидів у всьому Європейському Союзі. Цей подвійний вплив на фінансування та навколишнє середовище робить стійкість до корозії центральною частиною заходів щодо сталого розвитку.

Економіка профілактики

Дослідження показують, що впровадження доступних найкращих методів боротьби з корозією може знизити глобальні витрати на 15-35%, заощаджуючи 375-875 мільярдів доларів на рік. Автомобільна промисловість є прикладом успішного впровадження: між 1975 і 1999 роками скоординована боротьба з корозією дозволила знизити витрати на 52% завдяки ґрунтовкам, багатим цинком, оцинкованим панелям кузова та обробці порожнин воском. Переваги для споживачів включають транспортні засоби, які зберігають структурну цілісність понад 10-15 років в агресивних кліматичних умовах.

Аналіз вартості-життєвого циклу показує, що корозійностійкі-матеріали, незважаючи на вищу початкову ціну, часто виявляються економічнішими. Резервуар із нержавіючої сталі, який коштує на 40% дорожче, ніж вуглецева сталь, усуває потребу в фарбі, подовжує термін служби з 15 до 40+ років і зберігає чистоту продукту без забруднення. Загальна вартість володіння надає значну перевагу нержавіючій сталі в хімічній, харчовій та фармацевтичній сферах.

Захисні стратегії та технології

Системи покриття

Органічні покриття створюють фізичні бар’єри між субстратами та середовищем. Сучасні епоксидні системи витримують 10-20 років довговічності в морській атмосфері. Покриття, що самовідновлюються, містять мікрокапсули, які розриваються при пошкодженні, вивільняючи загоювальні агенти, які полімеризуються та заклеюють тріщини. Останні нанокомпозитні склади з поліаніліном і сполуками цинку демонструють ефективність самовідновлення на 99,28% і знижують швидкість корозії в 450 разів.

Металеві покриття забезпечують або бар'єрний, або жертовний захист. Під час гарячого-цинкування наноситься товстий шар цинку, який переважно піддається корозії, захищаючи сталеві основи. Товщина цинкового покриття 85-100 мікрометрів забезпечує 50-70 років захисту в більшості атмосферних умов. Алюмінієві та цинк-алюмінієві покриття забезпечують чудову продуктивність у морській та промисловій атмосфері.

Керамічні та конверсійні покриття створюють тонкі зчеплені шари з чудовою термостійкістю. Анодування алюмінію утворює контрольовані шари оксиду алюмінію товщиною 5-25 мікрометрів з різними кольорами та підвищеною твердістю. Хроматні конверсійні покриття, які поступово припиняються з екологічних міркувань, замінюються альтернативами на основі тривалентного хрому та цирконію, що забезпечують прийнятні характеристики.

Катодний захист

Системи з поданим струмом застосовують зовнішню напругу постійного струму, щоб зробити захищену структуру катодною в електрохімічній комірці. Трубопроводи, резервуари для зберігання та морські конструкції використовують розподілені аноди, підключені до випрямлячів. Правильно розроблені системи можуть зменшити швидкість корозії до незначних рівнів, подовжуючи термін служби активів на десятиліття, ніж незахищені еквіваленти.

Системи протекторних анодів приєднують магнієві, алюмінієві або цинкові аноди, які переважно піддаються корозії. Ці «пасивні» системи не потребують зовнішнього живлення та підходять для заглиблених трубопроводів, водонагрівачів і корпусів човнів. Норми споживання анодів визначають інтервали заміни, як правило, 5-15 років залежно від поточного попиту та маси анода.

Інгібітори корозії

Хімічні інгібітори знижують швидкість корозії шляхом адсорбції на металевих поверхнях і зміни електрохімічних реакцій. Анодні інгібітори пригнічують реакції окислення, але ризикують утворення ямок у разі недостатньої-дози. Катодні інгібітори уповільнюють реакції відновлення з меншим ризиком відмови. Інгібітори плівкоутворення створюють гідрофобні бар'єри, особливо ефективні в системах видобутку нафти і газу.

Зелені інгібітори, отримані з рослинних екстрактів, пропонують екологічно чисті альтернативи традиційним хроматам і важким металам. Сполуки, витягнуті з німу, касії та граната, демонструють ефективність інгібування на 85-95% при кислотному травленні та охолодженні води. Моделювання молекулярної динаміки спрямовує вибір і оптимізацію екстракту для конкретних металів і середовищ.

Передові матеріали та майбутні напрямки

Покращення-графеном

Добавки оксиду графену до полімерних покриттів створюють непроникні бар’єри для дифузії кисню та води. Навіть 0,5-1,0 вагового відсотка навантаження покращує показники стійкості до корозії на 2-3 порядки. Двовимірна структура забезпечує круті шляхи дифузії, які різко сповільнюють деградацію. Комерційне розгортання прискорюється, оскільки виробничі витрати зменшуються.

Управління корозією-на основі ШІ

Алгоритми машинного навчання обробляють спектри EIS, вимірювання товщини покриття та дані про навколишнє середовище, щоб передбачити деградацію покриття та термін служби, що залишився. Прогнозне планування технічного обслуговування оптимізує інтервали перевірок і запобігає неочікуваним збоям. Ринок перевірки покриттів, оцінений у 25,8 мільярдів доларів США у 2024 році, все більше інтегрує системи моніторингу на основі штучного інтелекту.

Високо{0}}ентропійні сплави

Ці багато{0}}основні-елементні сплави виявляють виняткову стійкість до корозії в екстремальних умовах. Композиції CoCrFeNi та AlCoCrFeNi утворюють стійкі пасивні плівки в кислотах, де звичайні сплави не руйнуються. Їх складний хімічний склад і повільна кінетика дифузії пригнічують локальну ініціацію корозії. Дослідження зосереджені на оптимізації композицій для конкретних середовищ із збереженням механічних властивостей.

Часті запитання

Які фактори найбільше впливають на стійкість матеріалу до корозії?

Хімічний склад, зокрема вміст хрому, молібдену та нікелю в сплавах, визначає стійкість пасивної плівки та стійкість до локального впливу. Фактори навколишнього середовища, включаючи концентрацію хлоридів, pH, температуру та наявність кисню, впливають на ступінь корозії. Стан поверхні має велике значення-гладкі,-безоксидні поверхні пасивуються легше, ніж шорсткі, забруднені поверхні.

Як підвищити стійкість існуючих конструкцій до корозії?

Нанесення покриття є найпоширенішим рішенням для модернізації. Підготовка поверхні за допомогою абразивно-струминної обробки видаляє наявну корозію та створює відповідні профілі для адгезії покриття. Установка катодного захисту захищає заглиблені або занурені конструкції без доступу до поверхні. Хімічне очищення та пасивація відновлюють пасивні плівки на нержавіючих сталях після забруднення або зварювання.

Чому нержавіюча сталь іноді піддається корозії?

Корозія нержавіючої сталі зазвичай є результатом впливу хлоридів, що перевищує стійкість марки, недостатнього вмісту хрому для навколишнього середовища або забруднення поверхні, що перешкоджає належній пасивації. Сенсибілізація через неправильне зварювання створює-збіднені хромом межі зерен, вразливі до нападу. Тріщини та відкладення створюють локалізовану агресивну хімію, яка руйнує пасивні плівки. Вибір класу відповідно до конкретного середовища запобігає більшості несправностей нержавіючої сталі.

Скільки триває захист від корозії?

Тривалість захисту залежить від методу та середовища. Якісні органічні покриття забезпечують 10-25 років при атмосферному впливі, 5-10 років при зануренні. Оцинковане покриття служить 50-70 років у сільській місцевості, 20-30 років у морських умовах. Системи катодного захисту функціонують необмежений час при належному обслуговуванні та заміні анода. Внутрішня міцність матеріалу триває весь термін служби компонента, якщо він правильно вибраний для навколишнього середовища.
