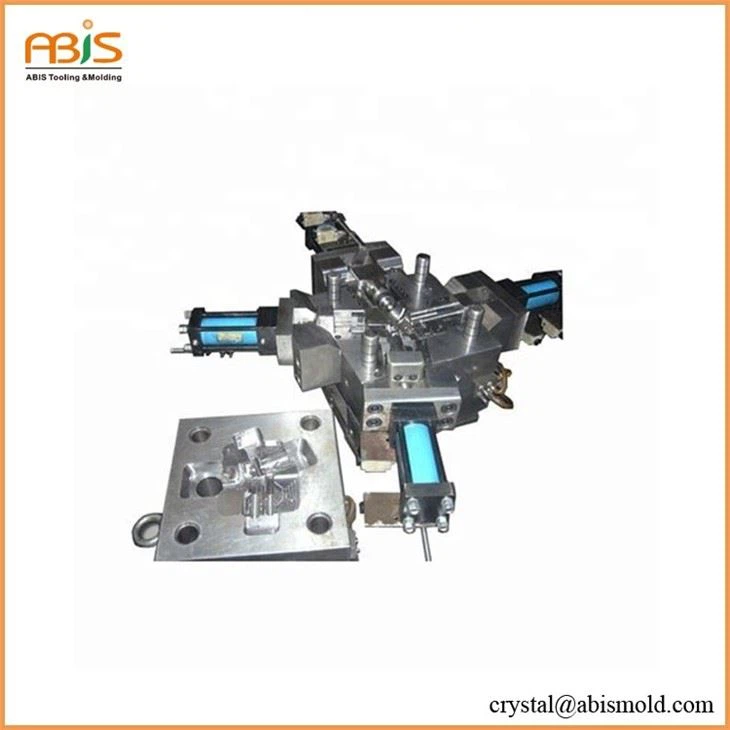

Цвіль|Деталі інструмента
Режим формування: лиття штампу
Матеріал цвілі: H13 Сталеве ядро та 45 сталевий каркас
База цвілі: LKM, HASCO, DEM тощо
Порожнина: одиночна & multi - порожнина
Твердість сталі: 46 ~ 56HRC
Система бігуна: гарячий бігун|Холодний бігун
Контроль якості: ISO9001, GB/T 19001-2008 Сертифікація
Застосоване програмне забезпечення: Pro - E, Solidworks, UG, CAD тощо
Перевірка цвілі: витік води
Життя цвілі: 500 тис. Постріли 1000 тис. Постріли
Час виконання: 3-5 тижнів
Пакет: дерев’яний корпус
Чому обирати Абіса
1. Запропоновано в 1996 році, покриває площу 10000 кв.м завод; Надайте послугу OEM/ODM
2.Кертифіковано ISO90001, SGS, CE, UL тощо
3. Довго 20 -річного досвіду роботи з дизайном та цвіллю|Виготовлення інструментів, включаючи виробництво деталей
4. Інтрегруючі науково -дослідні роботи, QC System & Marketing Sales
5.Оостійна служба спеціальної конструкції цвілі від початкової конструкції малювання, допомоги для вибору матеріалів, структури цвілі/аналіз потоку цвілі, випробування та масового виробництва до остаточного складання цвілі та відвантаження.
Процес та контроль проекту
1.Вито
1) На основі 2D/3D -малювання або зразка, навіть ідеї чи концепції
2) Первинний DFM можна запропонувати одночасно, якщо це необхідно
2. Потрібно деталі підтвердження
з професійною командою з продажу в кожній деталі
3.DFM звіт видано
4.2d та 3D дизайн цвілі
5.Мота будівля
6. Складне та цвілі затвердження
7.Мольд - Перевірка та пакет та доставка
8. Після обслуговування для плавного запуску форми
QC -контроль
1. МОЛОГО КОНТРОЛЬ ПРОЕКТУВАННЯ: Розробіть контрольний список огляду перед тим, як подати його замовнику. Ми не розпочнемо сталеві закупівельні роботи, поки не отримають письмового схвалення на нашому кресленні форми.
2. Застосування контролю якості: всі - сталевий матеріал та стандартні компоненти аутсорсингу будуть перевірені, щоб переконатися, що вони відповідають BOM (вказано назву Qty та Material/Components)
3. У - Контроль якості процесу: Весь процес обробки та складання знаходиться під контролем, у нас є команда QC для перевірки та нагляду за толерантністю та обробленою поверхнею для задоволення вимог.
4. КОНТРОЛЬНА КОНТРОЛЬНОСТІ: Протягом 3 днів після завершення пластикової форми ми будемо ретельно перевірити наявність основного розміру формованого пластикового зразка та форми, щоб переконатися, що критичний або повний вимір (якщо потрібно) в межах толерантності.
5.Мольована попередня перевірка відвантаження: безкоштовно - фумігація три - упаковка фанерних корпусів; Переконайтесь, що форма відповідає затвердженому малюнку цвілі. Запасні компоненти та легко зламані компоненти та електрод (за потреби) упаковуються, а також креслення цвілі та сертифіковане.
Компанія Abis Mold має понад 120 співробітників з професійною командою дизайнерської команди та інженерами, щоб запропонувати послуги та рішення від дизайну до закінчення продукту.
Дві ліплення кімнати пресувати машину від 80 т до 1600 т.
400+ Міністс щороку та 65% експортується (головним чином до Європи та Північної Америки).
Ми зосереджуємось на пластиковій формі для впорскування та ліпленнях, вирощуванні продуктів, а також забезпечуємо штампування/ пробивання, видування форм, лиття на лиття, а також на вторинному процесі.
Технологія кастингу Die
Кастинг штампу є одним з найбільш ефективних і точних процесів формування металів у сучасному виробництві, особливо при виробництві алюмінієвих компонентів зі складними геометріями та тісними допусками. Форма лиття штампу для алюмінієвих деталей служить серцем цієї складної виробничої системи, що визначає не тільки розмірну точність, але й якість поверхні та ефективність виробництва компонентів. Як розуміє провідний виробник кастингу, дизайн форми безпосередньо впливає на якість продукції, час циклу та загальні виробничі витрати.
Основний принцип лиття штампу передбачає введення розплавленого алюмінію під високим тиском у точність - оброблену порожнину сталевої форми. Цей процес лиття високого тиску, як правило, працює при тиску від 1500 до 25 000 фунтів на дюйм, забезпечуючи повне заповнення порожнини та відмінну обробку поверхні. Форма, що складається з двох половинок (фіксованих і рухомих штампів), повинна витримати ці екстремальні тиски, зберігаючи розмірної стабільності протягом тисяч виробничих циклів.
Параметри процесу лиття штампу
1,500 - 25,000
44-48
150-250 градусів
Критичні компоненти алюмінієвої лиття на лиття
Архітектура форми для лиття штампу включає кілька основних елементів, що працюють у гармонії. Вставка порожнини визначає зовнішню геометрію частини, тоді як основні штифти створюють внутрішні особливості, такі як отвори та підрізування. Система бігунів, включаючи спру, бігуни та ворота, канали розплавленого алюмінію з точки введення в порожнину. Будь -який авторитетний постачальник алюмінієвих штампів підкреслить, що належна конструкція бігуна забезпечує рівномірне наповнення та мінімізує турбулентність, вирішальну для досягнення високих - якості кастингу.
Система викиду являє собою ще один життєво важливий компонент у дизайні форми для лиття штампу. Штифти, рукава та тарілки працюють разом, щоб видалити затвердіючу частину з порожнини форми без пошкоджень. Система охолодження, що складається з стратегічно розміщених водних каналів, підтримує оптимальну температуру цвілі протягом усього циклу лиття. Контроль температури безпосередньо впливає на швидкість затвердіння, розмірну точність та ефективність часу циклу.
Матеріали та термічна обробка для лиття на лиття
Вибір матеріалів цвілі суттєво впливає на продуктивність лиття та довговічність. H13 Tool Steel залишається стандартним галузевим стандартом для лиття на лиття алюмінієвих штампів завдяки чудовому поєднанню гарячої твердості, стійкості до термічної втоми та обробці. Преміум сталь H13 проходить спеціалізовані процеси термічної обробки, досягаючи рівня твердості між 44-48 HRC для оптимальних показників. Професійна фабрика кастингу на замовлення, як правило, використовує вакуумну термічну обробку, щоб мінімізувати спотворення та забезпечити рівномірні властивості по всій компонентах цвілі.
Поверхневі обробки додатково підвищують продуктивність цвілі в застосуванні кастингу. Нітридування створює твердий поверхневий шар, який чинить опір ерозії від розплавленого потоку алюмінію, тоді як PVD -покриття забезпечують додатковий захист від пайки та зносу. Ці методи лікування можуть продовжити термін експлуатації на 200 - 300%, роблячи їх необхідними інвестиціями для великих об'ємних литичих частин, що кидають частини Виробничі сценарії.
Порівняння матеріалу цвілі
Варіанти обробки поверхні для лиття на лиття
| Тип лікування | Обробка | Вигоди | Очікуване продовження життя |
|---|---|---|---|
| Азотування | Дифузія азоту на поверхню | Підвищена твердість поверхні, покращений опір зносу | 100-150% |
| ПВД покриття | Фізичне осадження пари | Відмінні анти - властивості паяльних робіт, низьке тертя | 200-300% |
| Карбюризація | Дифузійна обробка вуглецю | Глибока твердість випадків, покращена сила втоми | 150-200% |
| Хромоване покриття | Електроптований хромовий шар | Хороша стійкість до корозії, легкий випуск | 50-100% |
Принципи дизайну для альмінієвих лиття на лиття
Ефективна конструкція форми для лиття вимагає ретельного розгляду численних факторів, що впливають на якість частини та ефективність виробництва. Рівномірність товщини стіни запобігає різним швидкостям охолодження, що спричиняє викривлення та внутрішні напруги. Кути проекту, як правило, 1-3 градусів на сторону, полегшують викидання частини, мінімізуючи знос на поверхнях цвілі. Процес лиття штампу вимагає точного розрахунку надбавок до усадки, враховуючи об'ємне скорочення алюмінію під час затвердіння.
Дизайн воріт глибоко впливає на результати якості кастингу. Розташування воріт визначає схеми потоку, що впливає на послідовності захоплення повітря та затвердіння. Існує декілька конфігурацій воріт, включаючи крайові ворота, ворота вентилятора та тангенціальні ворота, кожен з яких підходить для геометрії конкретної частини. Моделювання вдосконалених штампів допомагає оптимізувати розміщення воріт, прогнозуючи потенційні дефекти до початку побудови цвілі.
Основні міркування дизайну
Рівномірна товщина стінки (2-4 мм, типова для алюмінію)
Правильні кути проекту (1-3 градусів на сторону)
Допомога на усадку (1-1,5% для алюмінієвих сплавів)
Стратегічне розміщення воріт, щоб уникнути захоплення повітря
Адекватні філе та радіуси (мінімум 1 мм)
Ефективна вентиляція (0,02-0,05 мм зазор)
Доступні точки викиду
Оптимальне розміщення каналу охолодження
Міркування товщини стіни
Підтримка рівномірної товщини стінки по всій конструкції деталей перешкоджає нерівномірному охолодженню та зменшує внутрішні напруги, які можуть спричинити викривлення або розтріскування в компонентах литих алюмінієвих штампів.
Варіації дизайну воріт
Різні конфігурації воріт служать конкретним цілям, від краю воріт для простих частин до воріт вентиляторів для великих поверхонь та тангенціальних воріт для циліндричних компонентів.
Процес виробництва для лиття на лиття
Створення форм -форми з точністю передбачає багато складних виготовлених кроків. Початкова груба обробка видаляє сипучий матеріал, використовуючи високі центри фрезерного фрезерування -, а потім термічна обробка для досягнення необхідного рівня твердості. Напів - Операції завершення наближають розміри до остаточних специфікацій, залишаючи відповідний запас для закінчення проходів. Будь -яка операція з лиття Die Sertified ISO підтримує суворий контроль процесів у виробництві цвілі.
EDM (електрична обробка розряду) Технологія дозволяє створити складні деталі порожнини, неможливі за допомогою звичайної обробки. Wire EDM виробляє точні контури та гострі кути, тоді як грузила EDM створює глибокі порожнини та хитромудрі текстури. Індустрія лиття штампу все частіше приймає високу обробку швидкості - для обробки операцій, досягаючи значень шорсткості поверхні нижче мікрометрів RA 0,4. Остаточне полірування, яке часто виконується вручну кваліфікованими майстрів, забезпечує оптимальну якість поверхні для виробництва деталей з точним литтям.
Дизайн та інженерія
Комп'ютер - моделювання та моделювання дизайну (CAD) для оптимізації геометрії цвілі, каналів охолодження та систем решітки до початку виготовлення.
Груба обробка
Високий - Швидкість фрезерування CNC видаляє сипучий матеріал із сталевих блоків інструментів, створюючи приблизну геометрію цвілі, залишаючи достатній запас для подальших операцій.
Термічна обробка
Контрольовані процеси нагрівання та охолодження для досягнення бажаної твердості (як правило, 44-48 HRC для сталі H13) та полегшення внутрішніх напружень від обробки.
Операції EDM
Електрична обробка розряду створює складні порожнини, дрібні деталі та точні особливості, які неможливо досягти за допомогою звичайних методів обробки.
Оздоблення та полірування
Точне шліфування та ручне полірування досягають остаточних розмірів та оздоблення поверхні, з критичними ділянками, які часто відшліфуються до мікрометрів РА 0,4 або краще.
Збірка та тестування
Компоненти цвілі складаються з точністю, а потім пробними пробіжками для перевірки продуктивності, розмірної точності та загальної функціональності перед використанням виробництва.
Теплове управління в литі лити
Контроль температури являє собою критичний фактор успіху лиття штампу. Правильне теплове управління забезпечує послідовний час циклу, запобігає передчасному затвердінню в тонких ділянках та мінімізує теплову втому в компонентах цвілі. Конформні канали охолодження, наступні контури частини, забезпечують чудову рівномірність температури порівняно з традиційними прямими - просвердленими каналами. Процес лиття штампу зазвичай підтримує температуру цвілі між 150-250 градусами для алюмінієвих сплавів.
Вдосконалені операції з лиття штампу використовують теплову томографію для моніторингу розподілу температури цвілі під час виробництва. Ці дані дозволяють реальні - коригування часу до параметрів охолодження, оптимізуючи якість та продуктивність. Деякі об'єкти, що пропонують службу OEM, що надають штамп, інтегрують контролери температури масла для точного управління тепловим, підтримка температурних коливань у межах ± 2 градусів по всій поверхні цвілі.
Порівняння системи охолодження
Традиційне пряме охолодження
Простий у виробництві
Нижча початкова вартість
Обмежена рівномірність температури
Не підходить для складних геометрів
Конформне охолодження
Верхня рівномірність температури
Швидший час циклу (скорочення 15-20%)
Ідеально підходить для складної частини геометрії
Більш висока початкова вартість виробництва
Теплова візуалізація в листі штампу
Технологія теплової візуалізації дозволяє операторам візуалізувати розподіл температури по поверхні цвілі, що дозволяє точні регулювання систем охолодження та забезпечуючи рівномірне затвердження алюмінієвих деталей.
Процедури контролю та перевірки якості
Комплексні протоколи забезпечення якості гарантують, що форми для лиття відливу відповідають вимогам специфікацій. Координатні вимірювальні машини (CMM) перевіряють розмірну точність до толерантності ± 0,01 мм або краще. Тестування шорсткості поверхні підтверджує відповідні рівні обробки для різних областей цвілі. Професійна установа, що надає послуги з кастингу з кастингом, включає детальну якісну документацію, що демонструє дотримання вимог клієнтів.
Фаза зразка прототипу штампу підтверджує продуктивність цвілі до повного виробництва. Початкові зразки проходять широкі тестування, включаючи розмірну перевірку, оцінку механічної властивості та мікроструктурний аналіз. X - Інспекція променів виявляє внутрішню пористість або включення, тоді як тестування тиску підтверджує цілісність частини для герметичних компонентів. Цей процес валідації забезпечує постійну форму для лиття, що створює деталі, що відповідають усім специфікаціям послідовно.
Розмірний огляд
Координатні вимірювальні машини (CMM) перевіряють критичні розміри до допусків ± 0,01 мм, гарантуючи, що компоненти цвілі відповідають точним специфікаціям перед складанням.
Поверхневий аналіз
Тестування шорсткості поверхні (вимірювання РА) та профілометрія забезпечують відповідну обробку для різних областей цвілі, від функціональних поверхонь до косметичних областей.
Тестування матеріалу
Випробування на твердість, аналіз мікроструктури та перевірка хімічної композиції підтверджують, що матеріали цвілі відповідають необхідним специфікаціям для продуктивності та довговічності.
Пробні пробіжки
Виробництво прототипу працює в підтвердженні продуктивності цвілі в фактичних умовах експлуатації, перевірка правильної наповнення, викиду та узгодженості якості частини.
Не - деструктивне тестування
X - Інспекція променів та ультразвукове тестування Визначте внутрішні дефекти як у компонентах цвілі, так і в литих деталей, не пошкоджуючи матеріали.
Огляд документації
Комплексна перевірка документації забезпечує належне впровадження всіх вимог до проектування, специфікацій матеріалу та параметрів процесів.
Стратегії технічного обслуговування для лиття на лиття
Активне обслуговування значно розширює термін експлуатації форми, забезпечуючи послідовну якість частини. Щоденне очищення видаляє алюмінієвий залишок та застосовує відповідні агенти вивільнення цвілі. Щотижневі перевірки визначають ранні ознаки зносу або пошкодження, що дозволяють своєчасні коригувальні дії. Будь -яка оптова операція з кастингом цинку розуміє, що подібні принципи технічного обслуговування застосовуються в різних системах сплавів.
Графіки профілактичного обслуговування для лиття на лиття, як правило, включають періодичні розмірні перевірки, обробку поверхні та заміну компонентів. Основні ремонти, виконані кожні 50 000-100 000 пострілів залежно від складності, передбачають повне розбирання, огляд та оновлення. Підтримка детальних записів технічного обслуговування допомагає прогнозувати шаблони відмови компонентів, оптимізацію замінних термінів та мінімізація незапланованих простоїв.
Рекомендоване графік технічного обслуговування
| Завдання технічного обслуговування | Частота | Мета |
|---|---|---|
| Чисті поверхні цвілі | Щоденний | Видаліть залишки алюмінію та запобігайте накопиченню |
| Перевірте наявність видимого зносу | Щоденний | Визначте ранні ознаки пошкодження або надмірного зносу |
| Перевірте систему охолодження | Щотижня | Забезпечити належне контроль потоку та температури |
| Змащувати рухомі частини | Щотижня | Запобігти шипінгу та забезпечити плавну роботу |
| Розмірний огляд | Щомісяця | Перевірте критичні розміри та цілісність порожнини |
| Основна ремонт | 50 000-100 000 пострілів | Повна демонстрація, ремонт та ремонт |
Поради щодо розширення життєвого розширення
Підтримувати чисте охолодження
Регулярно промивати канали охолодження для запобігання накопичення мінералів та забезпечення послідовного контролю температури.
Використовуйте належні агенти випуску
Виберіть агенти вивільнення, сумісні з відликом як матеріал цвілі, так і алюмінієвого сплаву.
Оптимізація температури
Уникайте надмірних коливань температури, які викликають теплову втому та розтріскування.
Замініть компоненти зносу
Активно замініть шпильки для викиду, рукава та інші високі - носіння елементів перед відмовою.
Документуйте все
Підтримуйте детальні записи про технічне обслуговування, ремонт та продуктивність для виявлення моделей.
Очікуваний термін експлуатації цвілі
При належному обслуговуванні може досягти форми з лиття алюмінієвої штампу:
Прості форми:500, 000+ Постріли
Складні форми:250, 000+ постріли
Просунуті технології в сучасному кастингу
Промисловість кастингу безперервно застосовує інноваційні технології, що підвищують продуктивність цвілі та якість частини. Вакуум - Кастинг, що допомагає, зменшує захоплення повітря, створюючи деталі з чудовими механічними властивостями та зменшеною пористістю. Semi - Кастинг твердого металу поєднує переваги кування та лиття штампу, досягаючи виняткових механічних властивостей в алюмінієвих компонентах. Процес лиття Magnesium Die виграє від аналогічного технологічного прогресу, хоча і вимагає модифікованих конструкцій цвілі, що розміщують унікальні характеристики магнію.
Програмне забезпечення для моделювання революціонує на розробку цвілі для лиття, прогнозування шаблонів наповнення, послідовності затвердіння та потенційні дефекти перед будівництвом фізичної цвілі. Ці інструменти скорочують час та витрати на розробку, вдосконалюючи перші показники успішності в часі. Компанії, які пропонують дешеву службу кастингу, все частіше покладаються на моделювання, щоб оптимізувати дизайни без дорогих проб - та - ітерацій помилок.
Вакуум - допоміжна кастинг
Ця технологія видаляє повітря з порожнини цвілі до та під час ін'єкції, значно зменшуючи пористість у литі алюмінієві частини. Результатом є вдосконалені механічні властивості та краща обробка поверхні, особливо корисні для тиску - тісних компонентів.
Напів - твердий металевий лиття
Обробляючи метал у своєму напівсипленому стані -, ця технологія поєднує переваги кастингу та кування. Він створює деталі з чудовими механічними властивостями, зменшенням усадки та покращеною розмірною точності порівняно з традиційним литтям.
Моделювання процесу
Розширені програмні засоби імітують процеси заповнення, затвердіння та охолодження, що дозволяє інженерам виявляти та виправляти потенційні проблеми перед побудовою цвілі. Це скорочує час розвитку та покращує спочатку - пропускний вихід.
Виробництво добавок
Технологія 3D -друку дозволяє виробляти складні вставки для цвілі з конформними каналами охолодження, які були б неможливо за допомогою звичайної обробки, різко підвищуючи ефективність охолодження та скорочуючи час циклу.
Цитування влади
"Сучасні технології лиття штампу, особливо вдосконалені системи моделювання та теплового управління, дозволили значним вдосконаленням якості алюмінієвої частини та ефективності виробництва. У поєднанні з оптимізованою конструкцією цвілі та матеріалами ці технології можуть зменшити загальні виробничі витрати на 15-20%, покращуючи продуктивність частини та послідовність".
Від "Просування технології кастингу для легких металів"
Журнал виробничих наук та інженерії, 2023
(https://www.asme.org/publications інсусації?
Економічні міркування та оптимізація витрат
Розуміння економіки кастингу Die допомагає виробникам приймати обґрунтовані рішення щодо інвестицій у цвіль. Початкові витрати на цвіль значно відрізняються на основі складності, розміру та необхідних обсягів виробництва. Вичерпний прайс -лист від лиття, як правило, включає такі фактори, як кількість порожнини, специфікації матеріалу та вимоги до обробки поверхні. Multi - Форма порожнини збільшується вперед, але зменшують ціни на - на високі - обсяг виробництва.
Загальна вартість власності на кастингові форми виходить за рамки початкової ціни придбання. Витрати на технічне обслуговування, очікувані обсяги виробництва та складність частини впливають на довгу - Термін економіки. Стратегічні партнерські стосунки з досвідченими постачальниками забезпечують оптимальні конструкції цвілі, що врівноважують початкові інвестиції з експлуатаційною ефективністю. Сучасні засоби для лиття штампу використовують складні інструменти для моделювання витрат, точно прогнозуючи загальні виробничі витрати, включаючи амортизацію цвілі, споживання матеріалів та витрати на обробку.
Коефіцієнти витрат у виробництві форми штампу
Коротка - Оптимізація витрат на термін
Довга - Оптимізація витрат на термін
